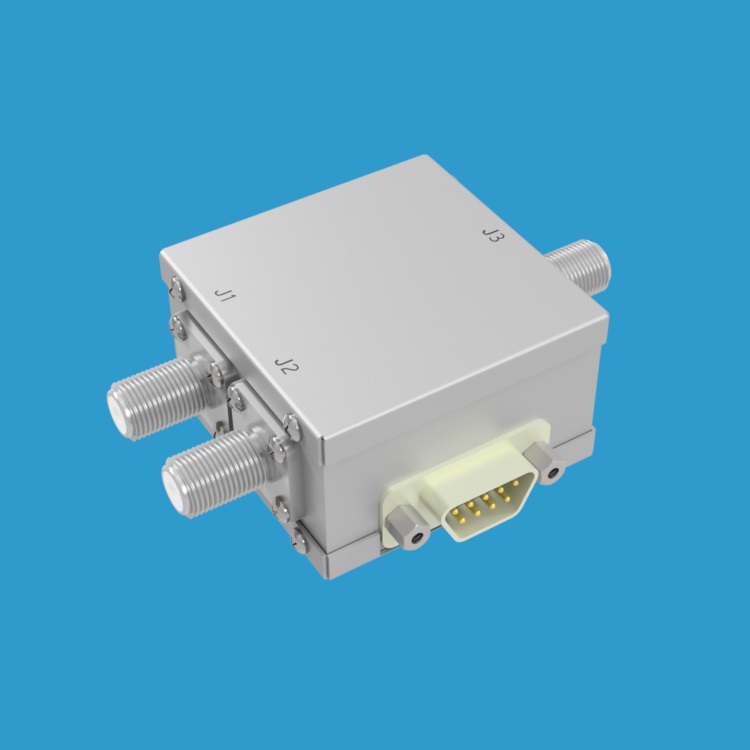

JFW Industries 75S-385 1P2T固态射频开关

产品概述

JFW Industries 型号 75S-385 是一款阻抗为75欧姆的固态1P2T（单刀双掷）射频开关，工作频率范围为 5 MHz 至 1000 MHz。该型号采用吸收式（即自端接）设计，未使用的端口将自动端接至75欧姆阻抗，有效减少信号反射。

核心参数

• 开关配置：1P2T 固态射频开关
• 开关类型：吸收式（自端接）
• 阻抗：75 欧姆
• 频率范围：5 MHz - 1000 MHz
• 切换速度：10 微秒
• 隔离度：75 dB
• 射频输入功率：+10 dBm (5-100 MHz) / +20 dBm (100-1000 MHz)

控制与接口

该1P2T射频开关配备两条 TTL控制线。当两条控制线均处于TTL低电平时，两条射频路径均被关闭。产品提供75欧姆射频连接器选项，包括 BNC 或 F型母头，满足不同系统的连接需求。
