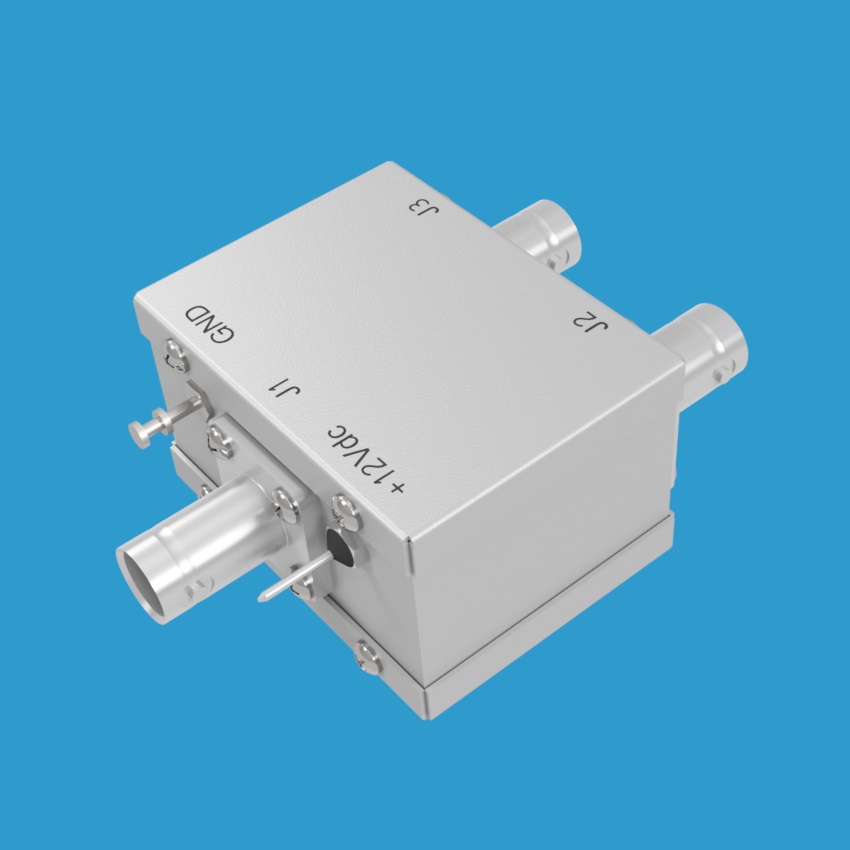

JFW Industries 75S-111 1P2T射频开关

产品概述

JFW Industries 型号 75S-111 是一款75欧姆机电式1P2T射频开关，工作频率范围为DC至2150 MHz。该产品采用故障安全型（Failsafe）和吸收式（Absorptive）设计，即具有自端接功能，未使用的端口将自动以75欧姆阻抗进行端接，有效减少信号反射。

主要特性

• 阻抗：75 Ohm
• 开关配置：1P2T（单刀双掷）
• 开关类型：故障安全型、吸收式（自端接）
• 频率范围：DC-2150 MHz
• 切换速度：10 mS
• 射频连接器：BNC、F 或 TNC（75欧姆）
• 控制电压：+12 Vdc

控制方式

该1P2T射频开关配备一条控制线路，通过+12 Vdc信号电平进行激活控制，操作简便可靠。

应用领域

该产品适用于需要在DC至2150 MHz频率范围内进行射频信号切换的各类测试测量、通信系统及工业应用场景。
