JFW 75S-387 1P8T固态射频开关
品牌: JFW Industries
型号: 75S-387
JFW 75S-387是一款75欧姆1P8T固态射频开关，工作频率覆盖5至1000 MHz，采用吸收式（自终端）设计，具备八路TTL控制线，隔离度高达65 dB，切换速度10 µs，适用于多通道射频信号切换应用。
产品详情
产品概述

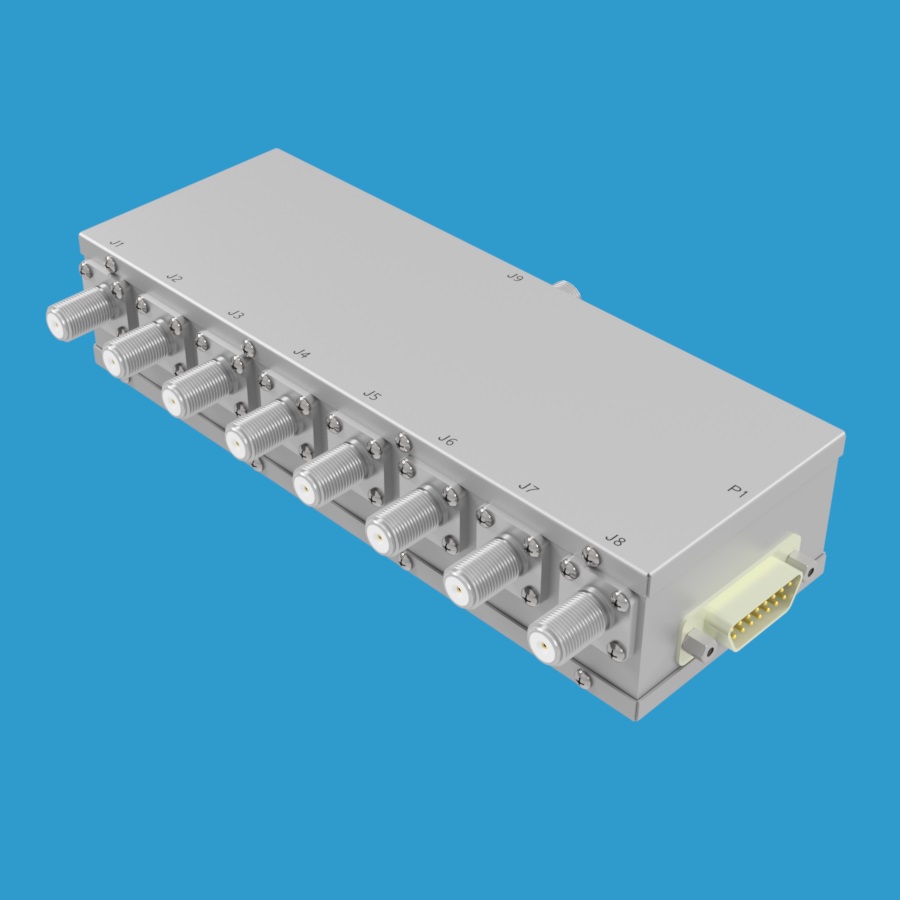

JFW Model 75S-387是一款75欧姆固态1P8T射频开关，工作频率范围为5 MHz至1000 MHz。该开关采用吸收式（自终端）设计，未使用的端口将自动以75欧姆阻抗进行终端匹配，有效减少信号反射。连接器可选75欧姆BNC或F型母头。
关键参数
- 阻抗：75 Ohms
- 开关配置：1P8T（单刀八掷）
- 开关类型：吸收式（Absorptive / 自终端）
- 频率范围：5 MHz ~ 1000 MHz
- 射频输入功率：+10 dBm（5~100 MHz）/ +20 dBm（100~1000 MHz）
- 隔离度：65 dB
- 切换速度：10 µs
- 控制逻辑：TTL
控制方式
该1P8T射频开关配备八路TTL控制线，可独立控制各通道的通断状态。当所有控制线均为TTL低电平时，开关将处于全部关闭（All Off）状态，确保信号路径的可靠隔离。
产品特点
- 吸收式设计，未使用端口自动75欧姆终端匹配
- 宽频覆盖，从5 MHz到1000 MHz全频段支持
- 高隔离度65 dB，信号串扰极低
- 快速切换，响应时间仅10 µs
- TTL兼容控制接口，便于系统集成
- 提供BNC和F型母头两种连接器选项
