JFW Industries 75S-221 1P8T 射频开关 DC-2150 MHz

产品概述

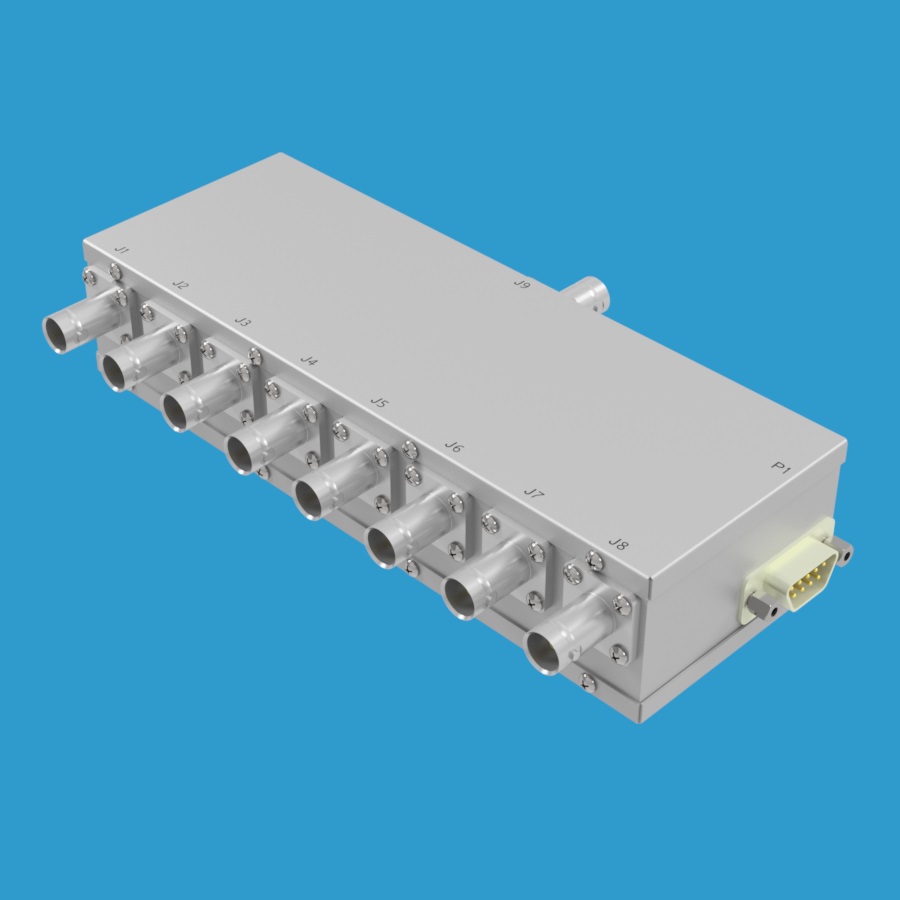

JFW Industries 型号 75S-221 是一款阻抗为 75欧姆 的机电式 1P8T（单刀八掷） 射频开关，工作频率范围覆盖 DC至2150 MHz。该开关采用失效保护（Failsafe）和吸收式（Absorptive，即自端接）设计，确保未使用的端口能够自动以75欧姆阻抗进行端接，有效防止信号反射。

主要特性与规格

• 产品型号：75S-221
• 阻抗：75 Ohm
• 开关配置：1P8T（单刀八掷）
• 开关类型：失效保护（Failsafe）、吸收式（Absorptive）
• 频率范围：DC-2150 MHz
• 开关速度：10 ms
• 射频连接器：75欧姆 BNC母头 或 F型母头
• 控制电压：+12 Vdc
• 控制线数量：7条控制线，每条控制线通过+12Vdc信号电平激活

应用领域

该1P8T射频开关适用于需要高频信号路由和切换的各类射频系统、测试测量设备以及通信基础设施中，其自端接特性为系统提供了更高的稳定性和可靠性。
