JFW 75S-386 1P4T 固态射频开关 (5-1000 MHz)

产品概述

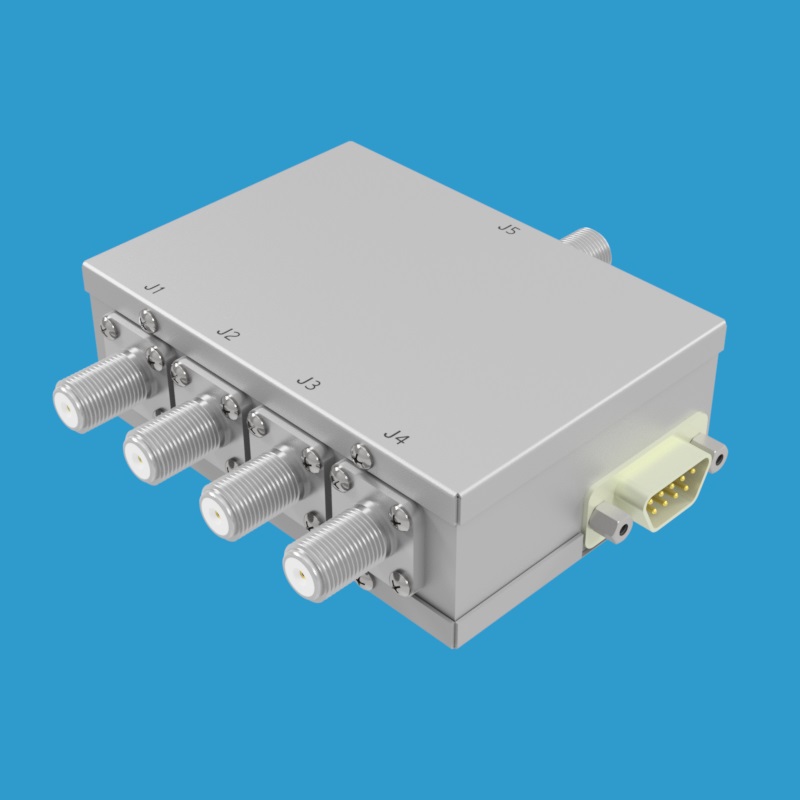

JFW Industries 推出的 75S-386 是一款 75 欧姆阻抗的 1P4T（单刀四掷）固态射频开关，工作频率范围覆盖 5 MHz 至 1000 MHz。该射频开关采用吸收式（自端接）设计，未使用的端口会自动端接至 75 欧姆阻抗，有效减少信号反射。

核心特性

• 频率范围：5 MHz 至 1000 MHz
• 阻抗：75 欧姆
• 开关配置：1P4T（单刀四掷）固态开关
• 开关类型：吸收式（自端接）
• 切换速度：10 µs
• 隔离度：70 dB

射频功率与连接器

• 射频输入功率：+10 dBm (5-100 MHz) / +20 dBm (100-1000 MHz)
• 连接器选项：75 欧姆 BNC 或 F 型母头

控制接口

该 1P4T 射频开关配备四条 TTL 控制线。当所有控制线均为 TTL 低电平时，开关将处于全部关闭状态，提供灵活的数字控制逻辑。
