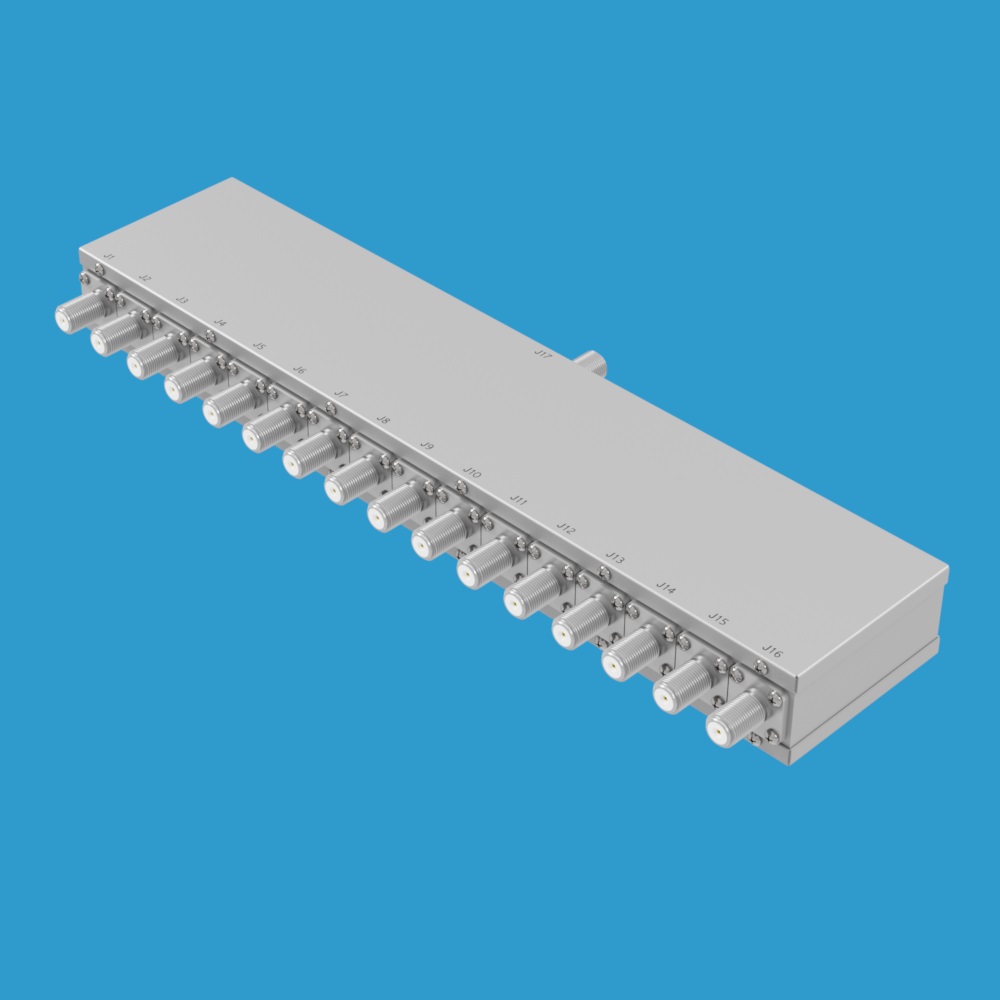

JFW Industries 75S-264 1P16T固态射频开关
品牌: JFW Industries
型号: 75S-264
JFW Industries 75S-264是一款75欧姆1P16T固态射频开关，工作频率范围20-1000 MHz，采用吸收式自终端设计，支持+20dBm射频输入功率，隔离度达55dB，配备5条BCD控制线和TTL信号电平，适用于多通道射频切换应用。
产品详情
产品概述
JFW Industries 75S-264 是一款高性能的75欧姆1P16T固态射频开关，工作频率覆盖20 MHz至1000 MHz，额定射频输入功率为+20 dBm。该型号采用吸收式（自终端）设计，未使用的端口将自动终端匹配至75欧姆阻抗，有效减少信号反射。
主要特性
- 开关配置：1P16T固态射频开关
- 阻抗：75欧姆
- 开关类型：吸收式（自终端）
- 频率范围：20 MHz - 1000 MHz
- 切换速度：50 μs
- 射频输入功率：+20 dBm
- 隔离度：55 dB
控制与接口
该1P16T射频开关配备5条BCD控制线，每条控制线通过TTL信号电平激活，实现精确的通道选择与切换控制。
可选配75欧姆射频连接器：BNC或F型母头接口，满足不同应用场景的连接需求。
