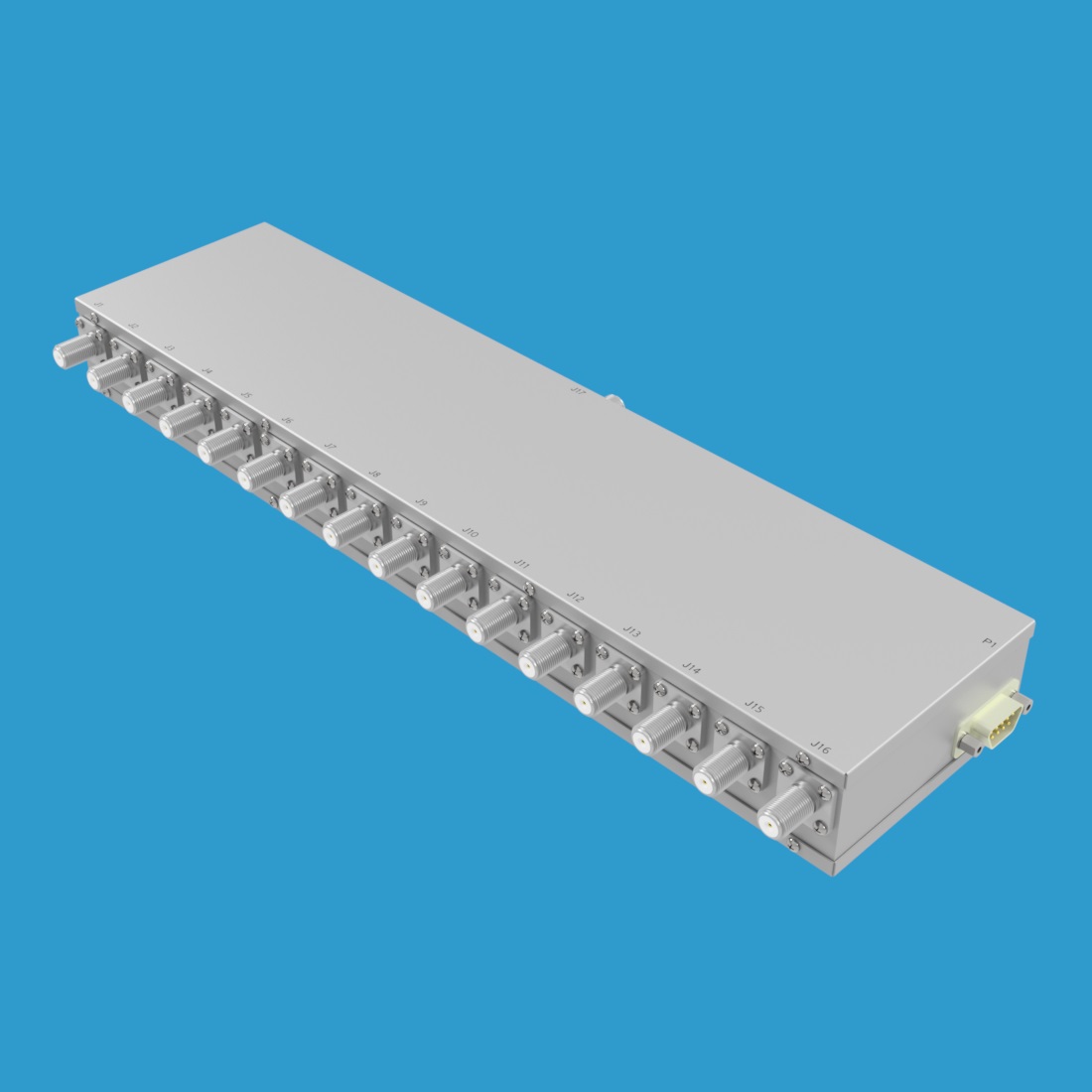

JFW Industries 75S-303 75欧姆1P16T射频开关 DC-2150 MHz
品牌: JFW Industries
型号: 75S-303
JFW 75S-303是一款高隔离度75欧姆机电式1P16T射频开关，工作频率范围为DC至2150 MHz。该开关采用故障安全吸收式设计，未使用端口自动以75欧姆阻抗端接，隔离度不低于70dB，支持BCD/TTL控制逻辑，可选BNC或F型连接器。
产品详情
产品概述
JFW 75S-303是一款高性能75欧姆机电式1P16T射频开关，工作频率范围覆盖DC至2150 MHz。该开关具备高隔离度特性，**隔离度达70dB，适用于需要高信号隔离的射频系统应用。
设计特点
该1P16T开关采用故障安全（Failsafe）和吸收式（Absorptive）设计，即自端接方式。当端口未被使用时，将自动以75欧姆阻抗进行端接，有效避免信号反射，确保系统稳定性。
控制与接口
75S-303配备四条BCD控制线，每条控制线通过TTL信号电平进行激活，切换速度为10毫秒，可实现快速可靠的通道切换。
连接器选项
- 75欧姆BNC母头连接器
- 75欧姆F型母头连接器
关键参数
- 阻抗：75欧姆
- 开关配置：1P16T
- 开关类型：故障安全、吸收式
- 频率范围：DC-2150 MHz
- 隔离度：**70dB
- 切换速度：10毫秒
- 控制逻辑：TTL
- 控制线：4条BCD控制线
- 射频连接器：BNC母头 / F型母头
