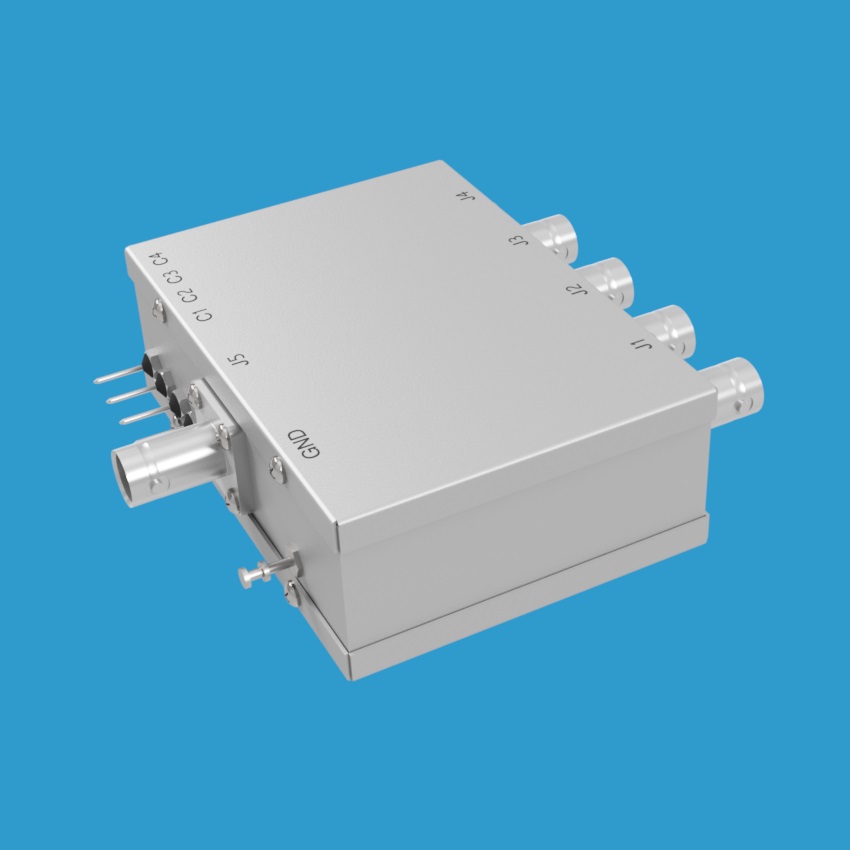

JFW 75S-306 1P4T射频开关 DC-2150 MHz
品牌: JFW Industries
型号: 75S-306
JFW 75S-306是一款75欧姆1P4T机电射频开关，工作频率范围DC-2150 MHz，常开吸收式设计，未使用端口自动终端匹配，提供BNC或F型母头连接器，控制逻辑+12Vdc，切换速度10毫秒。
产品详情
产品概述
JFW 75S-306是一款75欧姆机电式1P4T射频开关，工作频率范围覆盖DC-2150 MHz。该开关采用常开（Normally Open）和吸收式（Absorptive）设计，即具有自终端功能。未使用的端口将以75欧姆阻抗自动终端匹配，确保信号完整性。
主要特性
- 阻抗：75 Ohm
- 开关配置：1P4T
- 开关类型：常开、吸收式（自终端）
- 频率范围：DC-2150 MHz
- 切换速度：10 mS
- 射频连接器：BNC母头 或 F母头（75 Ohm）
- 控制逻辑：+12Vdc信号激活，共四条控制线
连接器选项
该产品提供两种75欧姆射频连接器选项：BNC母头和F母头，可根据实际应用需求灵活选择。
控制方式
此1P4T射频开关配备四条独立控制线，每条控制线通过+12Vdc信号电平激活，实现对各通道的精确切换控制。
