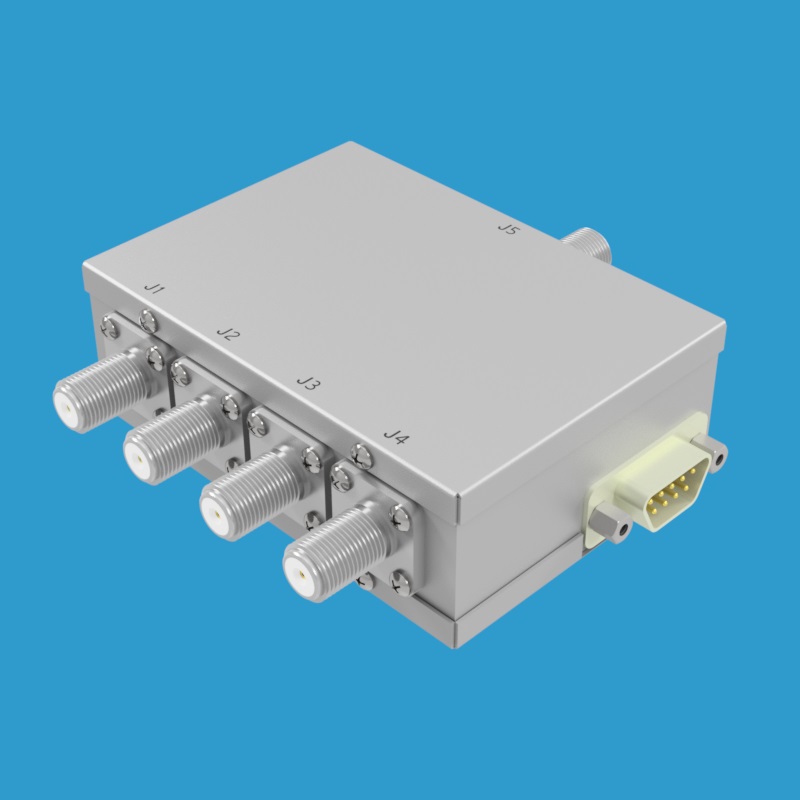

JFW 75S-366 1P4T固态射频开关 5-2150 MHz
品牌: JFW Industries
型号: 75S-366
JFW 75S-366是一款75欧姆1P4T固态射频开关，工作频率覆盖5-2150 MHz，采用吸收式自终端设计，未使用端口自动以75欧姆阻抗终端。配备F型母头射频连接器，四路TTL控制信号，切换速度10μs，隔离度高达70 dB。
产品详情
产品概述
JFW 75S-366是一款75欧姆的1P4T固态射频开关，工作频率范围为5 MHz至2150 MHz。该型号采用吸收式（自终端）设计，未使用的端口将自动以75欧姆阻抗进行终端处理，有效减少信号反射，确保系统信号完整性。
主要特性
- 阻抗：75欧姆
- 开关配置：1P4T（单刀四掷）固态射频开关
- 开关类型：吸收式（自终端）
- 频率范围：5 MHz - 2150 MHz
- 切换速度：10 μs
- 射频输入功率：+20 dBm
- 隔离度：70 dB
- 射频连接器：F型母头
- 控制方式：四路控制线，TTL信号电平驱动
功率额定值
该开关在不同频率下具有不同的功率额定值：在5 MHz时额定功率为+10 dBm，在100 MHz以上时额定功率可达+20 dBm，满足不同频段的功率需求。
控制接口
75S-366配备四路独立控制线，每条控制线通过TTL信号电平进行激活，便于与数字控制系统集成，实现快速、可靠的开关切换操作。
