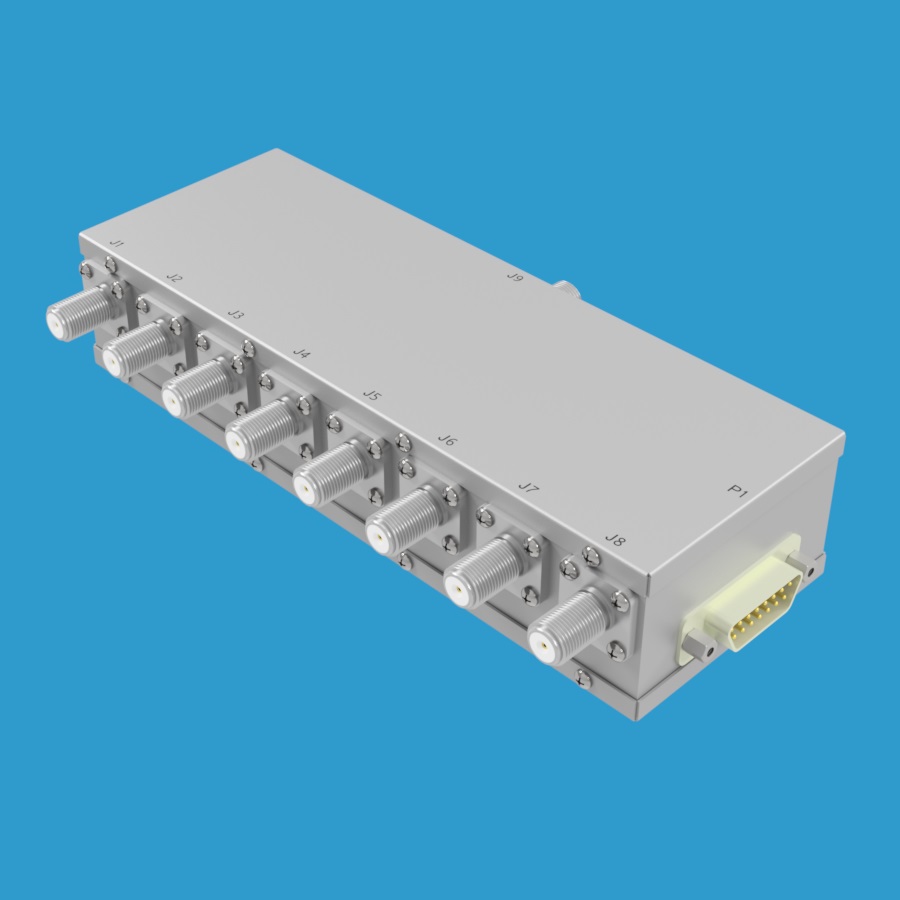

JFW 75S-371 1P8T固态射频开关 5-2150 MHz
品牌: JFW Industries
型号: 75S-371
JFW Industries 75S-371是一款75欧姆阻抗的1P8T固态射频开关，工作频率覆盖5至2150 MHz，采用吸收式自端接设计，配备F型母头射频连接器，支持TTL信号控制，适用于多通道射频信号切换应用。
产品详情
产品概述
JFW Industries 型号 75S-371 是一款高性能75欧姆固态 1P8T（单刀八掷）射频开关，工作频率范围为 5 MHz 至 2150 MHz。该产品采用吸收式（自端接）设计，未使用的端口将自动以75欧姆阻抗进行端接，有效减少信号反射，确保系统稳定性。
主要特性
- 开关配置：1P8T 固态射频开关
- 阻抗：75 Ohms
- 开关类型：吸收式（自端接）
- 频率范围：5 MHz 至 2150 MHz
- 切换速度：10 μs
- 隔离度：60 dB
- 射频输入功率：5 MHz时为 +10 dBm，100 MHz以上为 +20 dBm
- 射频连接器：F型母头（F Female）
- 控制方式：八条控制线，采用TTL信号电平驱动
设计优势
75S-371采用吸收式设计，未使用的端口自动端接于75欧姆阻抗，避免了开路或短路状态下的信号反射问题，显著提升了多通道系统中的信号完整性。其10微秒的快速切换速度可满足高速信号路由需求。
该开关配备八条独立控制线，每条控制线通过TTL信号电平激活，便于与数字控制系统集成，实现精确的通道选择与切换控制。
应用领域
- 多通道射频信号路由与分配
- 有线电视（CATV）及卫星通信系统
- 射频测试与测量设备
- 宽带通信基础设施
