JFW Industries 75P-217 75欧姆固态可编程衰减器
品牌: JFW Industries
型号: 75P-217
JFW Industries 75P-217是一款75欧姆固态可编程衰减器，工作频率覆盖5-2150 MHz，衰减范围0至95dB，步进1dB，支持TTL控制，切换速度2μs，**大射频输入功率+23 dBm，适用于射频测试与信号调节等应用场景。
产品详情
产品概述

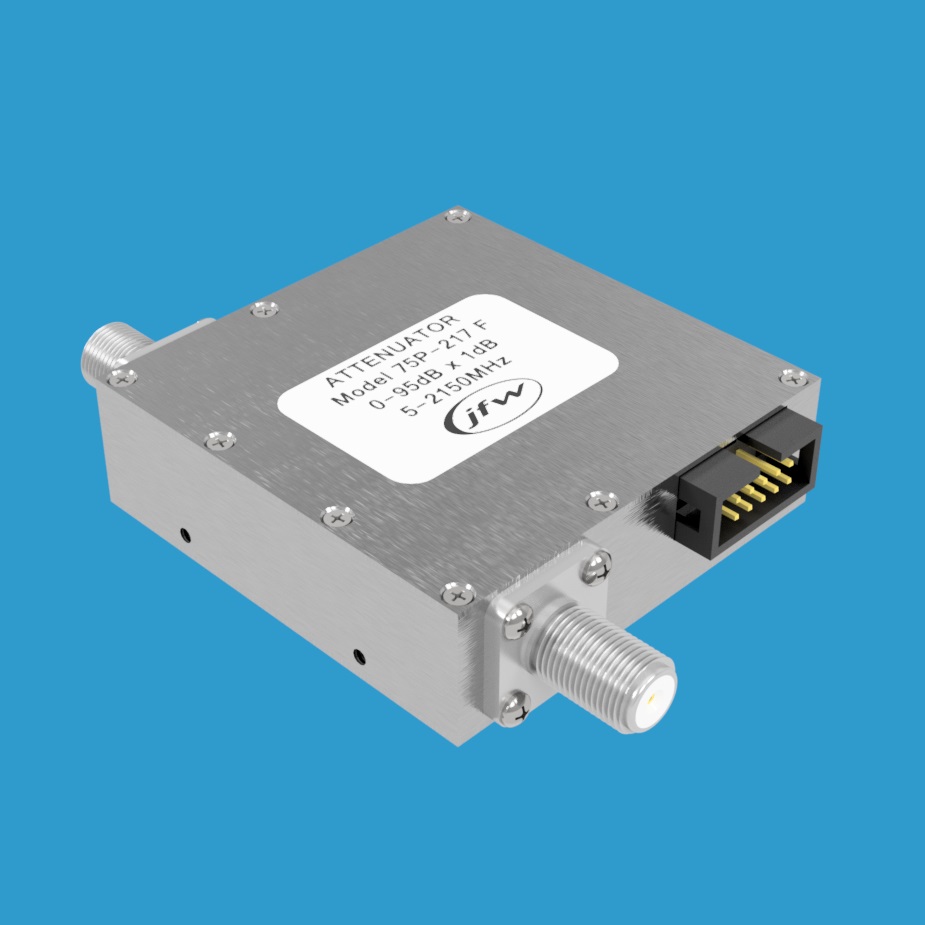

JFW Industries 75P-217 是一款高性能75欧姆固态可编程衰减器，衰减范围为0至95dB，步进精度为1dB。该器件工作频率覆盖5-2150 MHz，额定射频输入功率为+23 dBm，广泛适用于射频测试、信号调节及通信系统等应用领域。
核心规格参数
- 型号：75P-217
- 品牌：JFW Industries
- 类型：固态可编程衰减器
- 阻抗：75 Ohm
- 总衰减量：95 dB
- 衰减步进：1 dB
- 频率范围：5-2150 MHz
- 切换速度：2 μs
- 射频输入功率：+23 dBm
- 射频连接器：BNC、F 或 N 型母头（75 Ohm）
衰减步进控制
该衰减器配备七个独立控制的衰减步进，分别为：1dB、2dB、4dB、8dB、16dB、32dB 和 32dB。通过不同步进的组合，可实现0至95dB范围内的精确衰减设置。
TTL控制接口
每个衰减步进均配有对应的TTL控制线，具体控制引脚定义请参考产品外形图纸。控制逻辑如下：
- TTL高电平：开启对应衰减步进
- TTL低电平：关闭对应衰减步进
- 可同时使用多条控制线来设置组合衰减值
- 例如：激活7dB设置时，需将1dB、2dB、4dB控制线均设为TTL高电平
- 例如：激活17dB设置时，需将1dB、16dB控制线设为TTL高电平
- 将所有控制线设为TTL低电平，即可将衰减器设置为插入损耗状态（即0dB设置）
产品特点
- 固态设计，可靠性高，使用寿命长
- 75欧姆阻抗匹配，适用于有线电视及宽带通信系统
- 快速切换速度（2μs），满足高速信号切换需求
- TTL并行控制接口，便于系统集成与自动化控制
- 多种连接器选项（BNC、F型、N型母头），灵活适配不同应用
