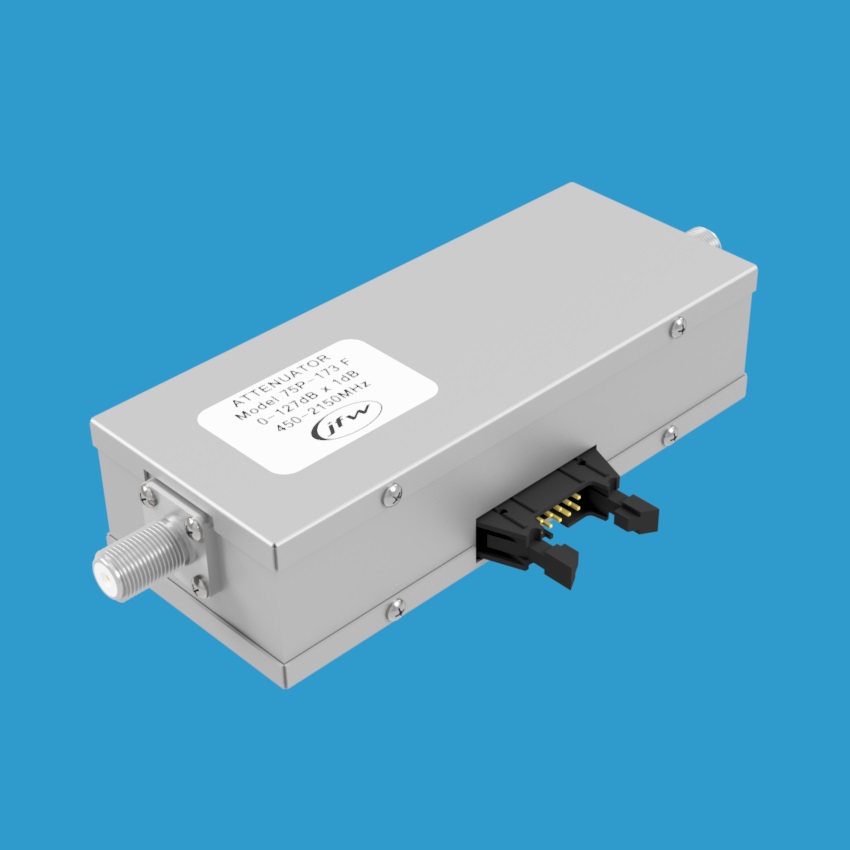

JFW 75P-173 固态可编程衰减器 450-2150MHz 0-127dB
品牌: JFW Industries
型号: 75P-173
JFW Industries 75P-173是一款75欧姆固态可编程衰减器，工作频率450-2150 MHz，衰减范围0至127dB，步进1dB，采用TTL控制，配备BNC、F或N型射频连接器，开关速度2μs，支持+20 dBm射频输入功率。
产品详情
产品概述
JFW Industries 75P-173是一款75欧姆固态可编程衰减器，衰减范围为0至127dB，步进精度1dB。工作频率覆盖450 MHz至2150 MHz，额定射频输入功率为+20 dBm。该步进衰减器提供75欧姆BNC、F或N型母头同轴射频连接器可选。
衰减器具有七个独立控制的衰减步进：1dB、2dB、4dB、8dB、16dB、32dB和64dB，通过组合不同步进可实现0至127dB范围内任意1dB整数倍的衰减值。
TTL控制方式
每个衰减步进对应一条TTL控制线，本型号共配备六条TTL控制线（具体控制引脚定义请参阅外形图纸）。
- TTL高电平：开启对应衰减步进
- TTL低电平：关闭对应衰减步进
- 可同时使用多条控制线设定组合衰减值
- 激活7dB设置：需将1dB/2dB/4dB控制线全部设为TTL高电平
- 激活17dB设置：需将1dB/16dB控制线设为TTL高电平
- 设置为插入损耗状态（即0dB）：所有控制线设为TTL低电平
关键技术参数
- 型号：75P-173
- 类型：固态可编程衰减器
- 阻抗：75 Ohm
- 总衰减量：127 dB
- 衰减步进：1 dB
- 频率范围：450-2150 MHz
- 开关速度：2 μs
- 射频输入功率：+20 dBm
- 控制方式：TTL
- 射频连接器：BNC、F、N型（75欧姆）
