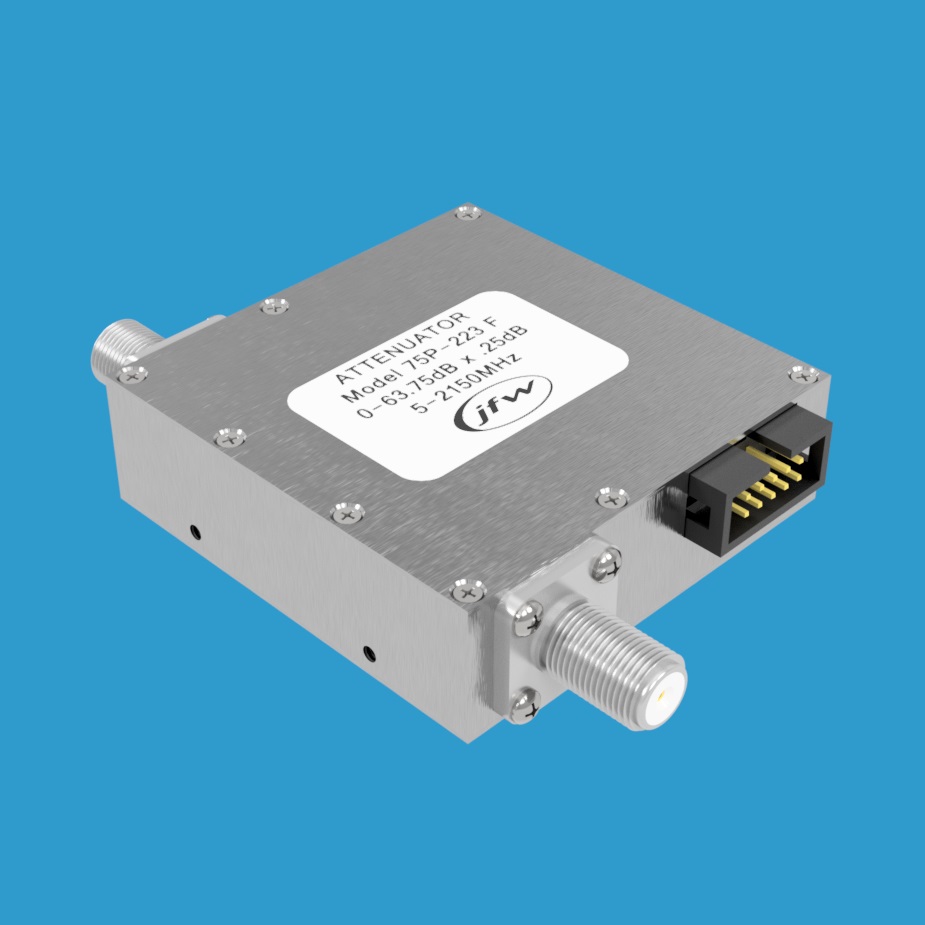

JFW 75P-223 75欧姆固态可编程衰减器
品牌: JFW Industries
型号: 75P-223
JFW 75P-223是一款75欧姆固态可编程衰减器，频率范围5-2150 MHz，衰减范围0至63.75dB，步进0.25dB，支持TTL控制，额定射频输入功率+23 dBm，切换速度2mS，提供BNC、F型或N型母头连接器可选。
产品详情
产品概述
JFW 75P-223 是一款75欧姆固态可编程衰减器，衰减范围为0至63.75dB，步进精度为0.25dB。该器件工作频率范围为5-2150 MHz，额定射频输入功率为+23 dBm。衰减器提供75欧姆BNC、F型或N型母头射频连接器可选。
该步进衰减器具有七个独立控制的衰减档位：0.25dB、0.5dB、1dB、2dB、4dB、8dB、16dB和32dB，可通过组合实现精确的衰减设置。
关键参数
- 型号：75P-223
- 品牌：JFW Industries
- 类型：固态可编程衰减器
- 阻抗：75 Ohm
- 总衰减范围：63.75 dB
- 衰减步进：0.25 dB
- 频率范围：5-2150 MHz
- 切换速度：2 mS
- 射频输入功率：+23 dBm
- 射频连接器：BNC、F型或N型母头
TTL控制方式
每个衰减档位对应一条独立的TTL控制线。TTL高电平将开启对应的衰减档位，TTL低电平将关闭对应的衰减档位。可同时使用多条控制线来设置组合衰减值。
- 激活7.25dB设置：需将0.25dB/1dB/2dB/4dB控制线全部设为TTL高电平。
- 激活17dB设置：需将1dB/16dB控制线设为TTL高电平。
- 设置为插入损耗状态（即0dB设置）：所有控制线必须设为TTL低电平。
