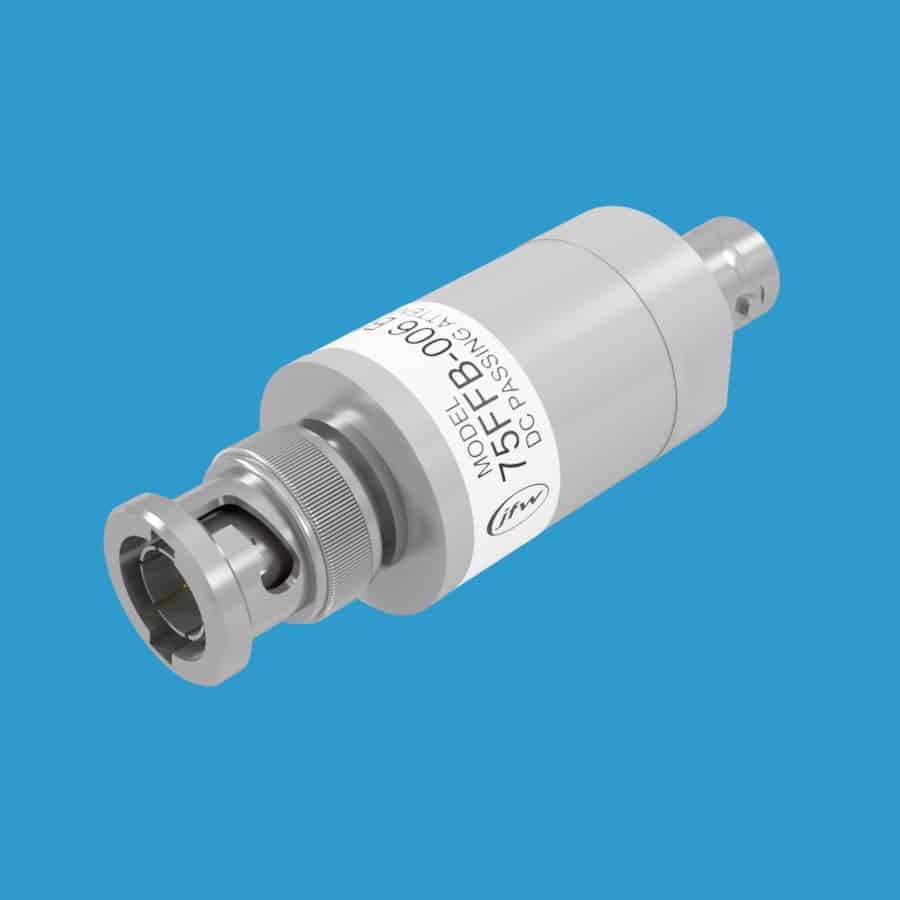

JFW Industries 75FFB-XXX 直流通过型同轴固定衰减器
品牌: JFW Industries
型号: 75FFB-XXX
JFW Industries 75FFB-XXX 系列直流通过型同轴固定衰减器，75欧姆阻抗，频率范围950-2150 MHz，支持3-20dB衰减量，额定1瓦特射频输入功率及2安培直流电流，提供BNC和F型连接器可选。
产品详情
产品概述
JFW Industries 75FFB-XXX 系列是一款直流通过型同轴固定衰减器，具有 75 欧姆阻抗特性。该衰减器仅对射频信号（950-2150 MHz）进行衰减，直流信号不受衰减影响。产品额定直流电流承载能力为 2 安培，射频输入功率为 1 瓦特，可提供 3dB 至 20dB 的衰减量选择。
核心参数
- 阻抗：75 欧姆
- 频率范围：950-2150 MHz
- 射频输入功率：1 瓦特
- 直流通过功能：支持
- 直流电流承载能力：2 安培
- 衰减量范围：3-20 dB
- 射频连接器类型：BNC、F 型
型号命名规则
对于 75FFB-XXX 型号，将 XXX 替换为所需的衰减值，并在末尾添加射频连接器类型以构成完整型号编号。
标准型号示例（BNC 连接器）
- 75FFB-003 BNC — 3dB，BNC 公/母
- 75FFB-004 BNC — 4dB，BNC 公/母
- 75FFB-005 BNC — 5dB，BNC 公/母
- 75FFB-006 BNC — 6dB，BNC 公/母
- 75FFB-007 BNC — 7dB，BNC 公/母
- 75FFB-008 BNC — 8dB，BNC 公/母
- 75FFB-009 BNC — 9dB，BNC 公/母
- 75FFB-010 BNC — 10dB，BNC 公/母
标准型号示例（F 型连接器）
- 75FFB-011 F — 11dB，F 公/母
- 75FFB-012 F — 12dB，F 公/母
- 75FFB-013 F — 13dB，F 公/母
- 75FFB-014 F — 14dB，F 公/母
- 75FFB-015 F — 15dB，F 公/母
- 75FFB-016 F — 16dB，F 公/母
- 75FFB-017 F — 17dB，F 公/母
- 75FFB-018 F — 18dB，F 公/母
- 75FFB-019 F — 19dB，F 公/母
- 75FFB-020 F — 20dB，F 公/母
非标及混合连接器配置
可根据需求提供非标准及混合射频连接器配置，示例如下：
- 75FFB-020 BNC F/F — BNC 母/母
- 75FFB-020 F F/F — F 母/母
- 75FFB-020 BNC M/F F — BNC 公/F 母
- 75FFB-020 BNC F/F F — BNC 母/F 母
