JFW Industries 75PD-072 4路功率分配器/合成器 800-2400 MHz

产品概述

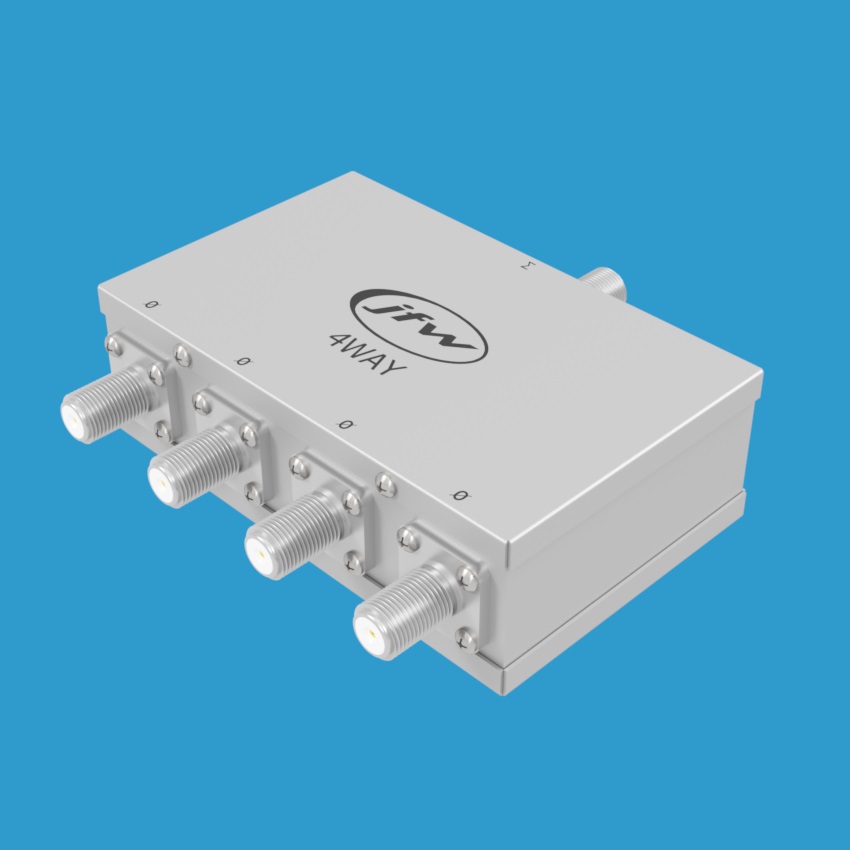

JFW Industries 75PD-072 是一款75欧姆反应式4路功率分配器/合成器，工作频率覆盖800-2400 MHz。该产品采用反应式Wilkinson分配器设计，非常适合以**小损耗实现RF信号的扇入或扇出分配。产品提供一个分配端口和四个合成端口，可选配75欧姆F型母头或N型母头同轴RF连接器。

技术特点

• 阻抗：75 Ohm
• 配置：4路功率分配器/合成器
• 频率范围：800-2400 MHz
• RF输入功率：5 Watts
• RF连接器：F型或N型母头
• 设计类型：反应式Wilkinson分配器

信号特性

从分配端口到合成端口的任意信号将产生插入损耗（标称值为6 dB）。从一个合成端口到另一个合成端口的任意信号将具有隔离度（**小损耗为20 dB）。这种设计确保了信号在各端口之间的高效分配与良好的通道隔离。

应用说明

如需了解电阻型与反应型功率分配器之间的功能差异，以及在电阻式分配器、环形分配器和Wilkinson分配器之间的结构、插入损耗和隔离度方面的区别，请参阅JFW Industries的Power Divider Application Note应用文档。
