JFW Industries 75PD-075 八路功率分配器/合成器

产品概述

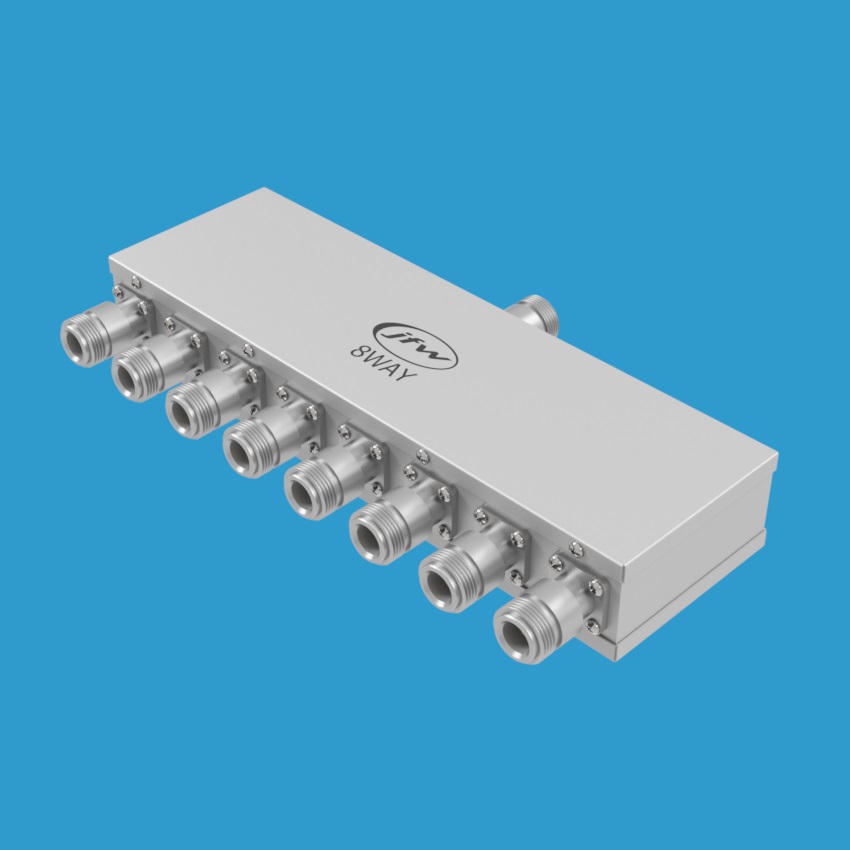

JFW Industries 75PD-075是一款75欧姆反应式八路功率分配器/合成器，工作频率范围为950-2150 MHz。该器件采用反应式Wilkinson分配器设计，能够以**小损耗实现射频信号的扇入或扇出分配。产品提供75欧姆F型母头或N型母头同轴射频连接器可选。

工作原理

该器件具有一个分配端口和八个合成端口。从分配端口到合成端口的任何信号将产生插入损耗（标称损耗为9 dB）。从一个合成端口到另一个合成端口的任何信号将具有隔离度（**小损耗为20 dB）。

技术参数

• 阻抗：75欧姆
• 配置：八路功率分配器/合成器
• 频率范围：950-2150 MHz
• 射频输入功率：5瓦
• 射频连接器：F型母头或N型母头
• 标称插入损耗：9 dB
• **小隔离度：20 dB

应用说明

有关电阻型与反应型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的区别，请参阅JFW Industries的功率分配器应用笔记。
