JFW Industries 57Z-3G 阻抗匹配垫 DC-3000MHz

产品概述

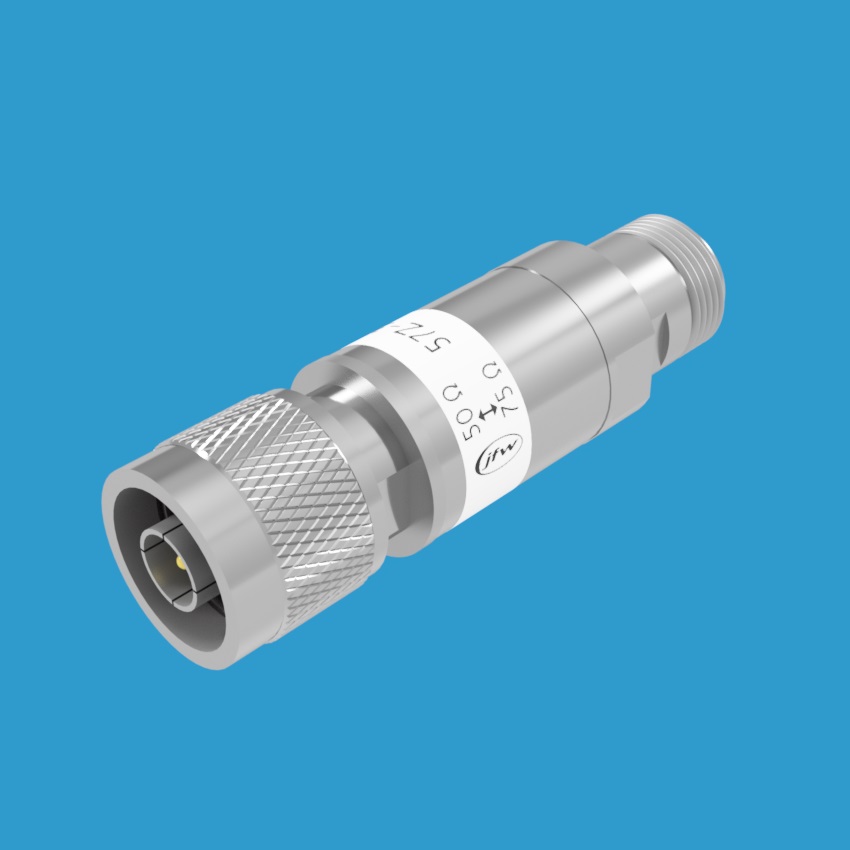

JFW Industries 57Z-3G 是一款高性能阻抗匹配垫（Impedance Matching Pad），专为在50欧姆与75欧姆系统之间实现阻抗转换而设计。该产品频率范围覆盖DC至3000MHz，标称衰减损耗为5.7dB，精度为±0.5dB，广泛应用于射频测试、通信系统及信号分配网络中的阻抗匹配场景。

核心技术参数

• 阻抗匹配：50欧姆至75欧姆
• 频率范围：DC - 3000 MHz
• 衰减损耗：5.7 dB ± 0.5 dB
• 品牌：JFW Industries
• 型号：57Z-3G

50欧姆端连接器选项

50欧姆端提供以下连接器类型可选：

• BNC Female / BNC Male
• N Female / N Male
• SMA Female / SMA Male
• TNC Female / TNC Male

75欧姆端连接器选项

75欧姆端提供以下连接器类型可选：

• BNC Female / BNC Male
• F Female / F Male
• N Female / N Male
• TNC Female / TNC Male

应用领域

该产品适用于需要在50欧姆与75欧姆系统之间进行信号适配的各类场景，包括射频测试实验室、有线电视（CATV）系统、广播发射设备、通信基站以及各类信号分配与监测系统中的阻抗匹配需求。多种连接器类型的灵活配置，使其能够适配不同设备和测试环境的接口要求。
