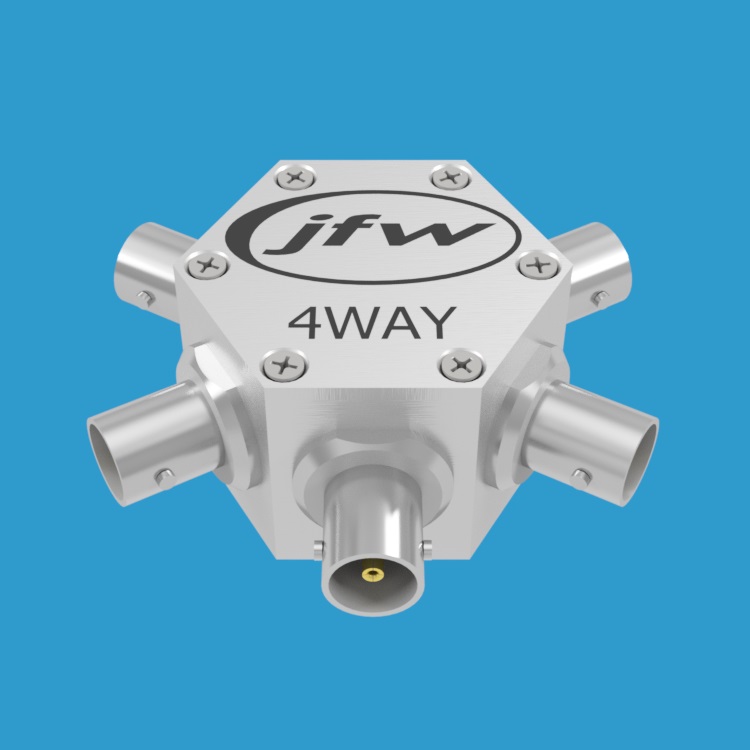

JFW Industries 75PD-047 四路电阻式功率分配器/合成器 DC-2GHz
品牌: JFW Industries
型号: 75PD-047
JFW Industries 75PD-047是一款75欧姆阻抗的四路电阻式功率分配器/合成器，工作频率范围为DC至2000MHz，支持2瓦射频输入功率，提供BNC、F型和N型三种同轴连接器选项，采用星型拓扑结构，各路径损耗相等，可用作射频集线器。
产品详情
产品概述
75PD-047是JFW Industries推出的一款75欧姆四路电阻式功率分配器/合成器。该产品提供75欧姆BNC、F型或N型同轴射频连接器选项，工作频率范围为DC至2000MHz，额定射频输入功率为2瓦。
结构与设计
该产品采用星型拓扑结构构建。由于通过分配器/合成器的每条路径具有相等的损耗，因此它具备射频集线器（RF Hub）的功能特性。
技术规格
- 阻抗：75 Ohm
- 配置：四路电阻式功率分配器/合成器
- 频率范围：DC - 2000 MHz
- 射频输入功率：2 Watts
- 射频连接器：BNC、F型、N型（母头）
- 拓扑结构：星型配置
应用说明
有关电阻型与电抗型功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，请参阅JFW Industries的Power Divider Application Note（功率分配器应用笔记）获取详细信息。
