JFW Industries 75PD-046 三路电阻式功率分配器/合成器

产品概述

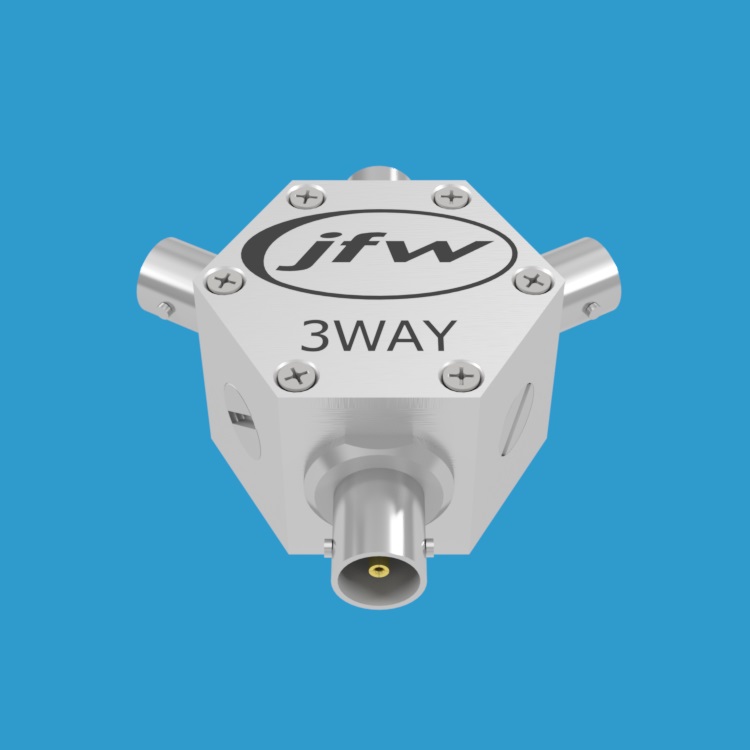

JFW Industries 75PD-046 是一款75欧姆电阻式三路功率分配器/合成器，工作频率范围为DC-2000 MHz，额定射频输入功率为2 Watts。该产品采用星型拓扑结构构建，由于每条路径具有相等的插入损耗，可作为射频集线器（RF Hub）使用。

核心参数

• 阻抗：75 Ohm
• 配置类型：三路电阻式功率分配/合成
• 频率范围：DC-2000 MHz
• 射频输入功率：2 Watts
• 射频连接器：可选 BNC、F 或 N 型母头（均为75欧姆同轴连接器）
• 拓扑结构：星型配置

功能与应用

该产品每条路径通过分配器/合成器的损耗相等，因此具备射频集线器的功能，适用于需要等分信号分配或多路信号合成的射频系统。关于电阻式与电抗式功率分配器在结构构造、插入损耗及隔离度方面的差异，以及电阻式分配器、环形分配器与 Wilkinson 分配器的对比分析，可参阅 JFW Industries 提供的 Power Divider Application Note 技术文档。
