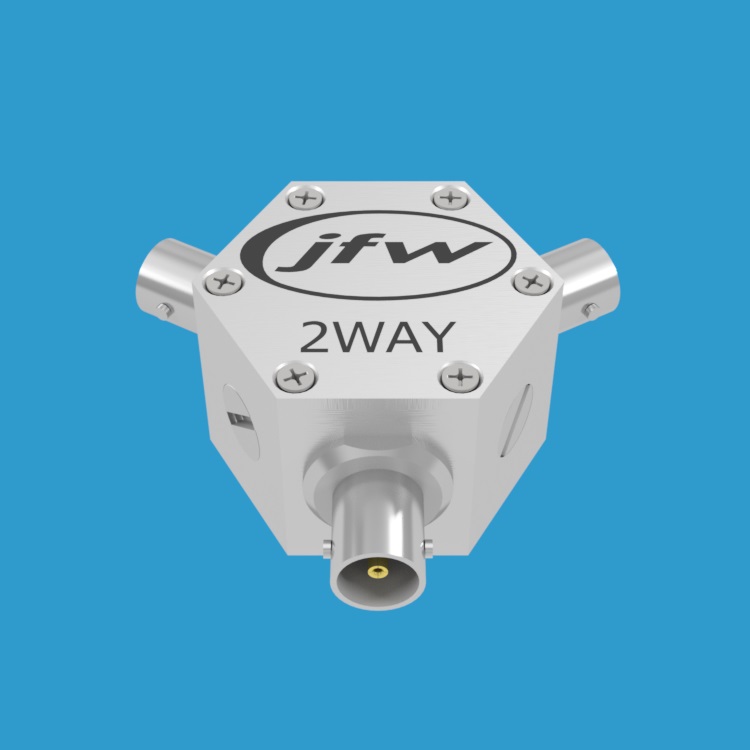

JFW 75PD-045 75欧姆2路电阻式功分器/合路器 DC-2.2GHz
品牌: JFW Industries
型号: 75PD-045
JFW 75PD-045是一款75欧姆2路电阻式功分器/合路器，工作频率范围DC-2200MHz，额定射频输入功率2W，可选BNC、F或N型同轴射频连接器，采用星型结构设计，各通路损耗一致，具备射频集线器功能。
产品详情
产品概述
JFW 75PD-045是一款75欧姆电阻式2路功分器/合路器。该产品可选配75欧姆BNC、F或N型同轴射频连接器，工作频率范围为DC-2200 MHz，额定射频输入功率为2瓦。
该产品采用星型结构设计，由于功分器/合路器的每条通路具有相等的损耗，因此具备射频集线器（RF Hub）的功能特性。
技术说明
电阻式功分器与电抗式功分器在功能上存在差异。此外，电阻式功分器、环形功分器（Toroidal Divider）与威尔金森功分器（Wilkinson Divider）在结构设计、插入损耗及隔离度方面也各有不同。详情请参阅Power Divider Application Note应用文档。
主要参数
- 阻抗：75 Ohm
- 配置：2路电阻式功分器/合路器
- 频率范围：DC-2200 MHz
- 射频输入功率：2 Watts
- 射频连接器：BNC、F、N型（母头）
- 结构类型：星型配置
