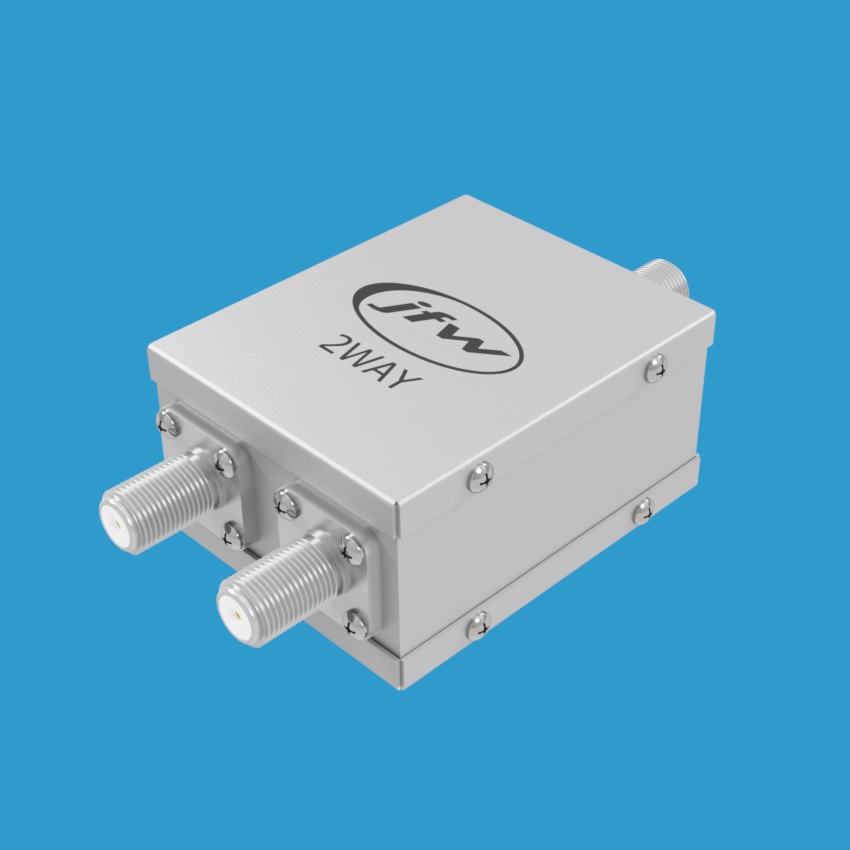

JFW Industries 75PD-074 双路功率分配器/合成器 800-2400 MHz
品牌: JFW Industries
型号: 75PD-074
JFW 75PD-074 是一款75欧姆电抗性双路功率分配器/合成器，工作频率覆盖800至2400 MHz，采用Wilkinson分配器设计，支持5瓦射频输入功率，提供BNC、F或N型同轴连接器，适用于RF信号的扇入与扇出应用。
产品详情
产品概述
75PD-074 是 JFW Industries 推出的一款75欧姆电抗性双路功率分配器/合成器，工作频率范围为800-2400 MHz。该产品采用电抗性Wilkinson分配器设计，非常适合以**小损耗实现RF信号的扇入或扇出分配。
核心规格
- 阻抗：75 欧姆
- 配置：双路功率分配器/合成器
- 频率范围：800-2400 MHz
- 射频输入功率：5 瓦
- 射频连接器：75欧姆 BNC、F 或 N 型母头同轴连接器
端口与性能
该器件配备一个分配端口和两个合成端口。从分配端口到合成端口的任意信号将产生插入损耗（标称损耗为3 dB）。从一个合成端口到另一个合成端口的任意信号将产生隔离度（**小损耗为20 dB）。
应用说明
如需了解电阻型与电抗性功率分配器之间的功能差异，以及电阻式分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的区别，请参阅 JFW Industries 的功率分配器应用手册。
