JFW Industries 50PA-1205 8×1 LC切换测试系统 30-6000 MHz

产品概述

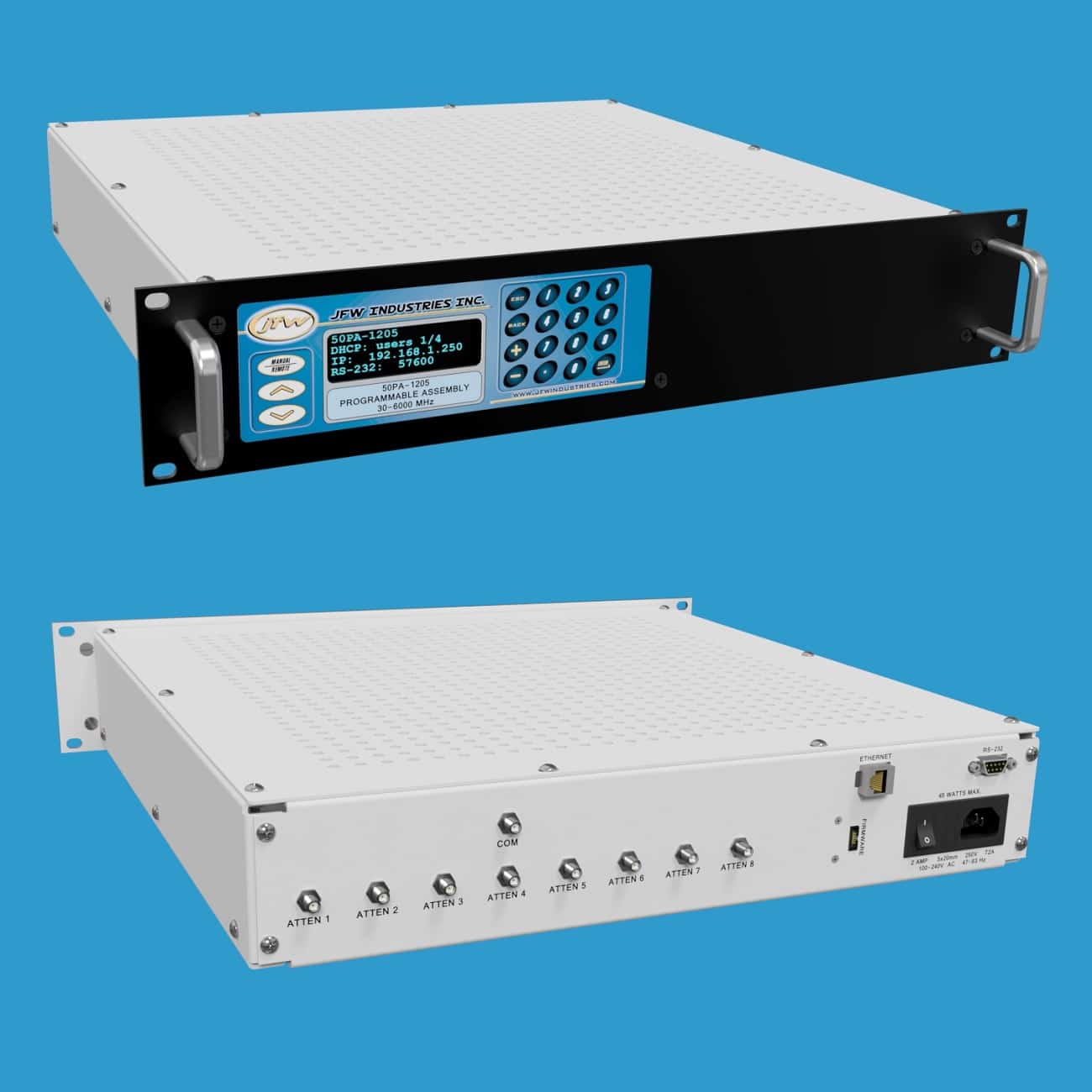

50PA-1205 是一款工作频率范围为 30-6000 MHz 的 8×1 LC 切换测试系统。该系统由八个可编程衰减器（即 8 个 ATTEN 端口）组成，通过一个 8 路分配器/合成器合并至一个公共端口（即 COM 端口）。每个衰减器的衰减范围为 0-95 dB，步进为 1 dB。该系统具有插入损耗路径（任意 ATTEN 端口至 COM 端口）以及隔离路径（任意 ATTEN 端口至其他任意 ATTEN 端口）。

远程命令集

所有远程命令语法和示例均可在我们的 firmware manual 中找到。固件采用简单的 ASCII 格式远程命令。如果您连接到 JFW 测试系统并发送 HELP 命令，系统将返回该特定测试系统的所有远程命令列表。

手动衰减器控制

手动控制菜单允许您设置或读取衰减器、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用 NET 远程命令进行远程更改。网络接口可设置为 DHCP 模式或固定地址模式。所有新测试系统出厂时均设置为 DHCP 模式。通过零调制解调器型串行电缆建立与测试系统的 RS-232 连接，支持最高 155200 波特率。波特率可通过键盘手动更改，也可通过 SERIAL 远程命令进行远程更改。

技术参数

• 阻抗：50 Ohms
• 配置：8×1 LC 切换系统
• 总衰减范围：0-95 dB
• 步进：1 dB
• 起始频率：30 MHz
• 截止频率：6 GHz
• 手动控制：显示屏和键盘
• 远程控制：以太网和 RS-232
• 射频连接器：N 型、SMA 型
