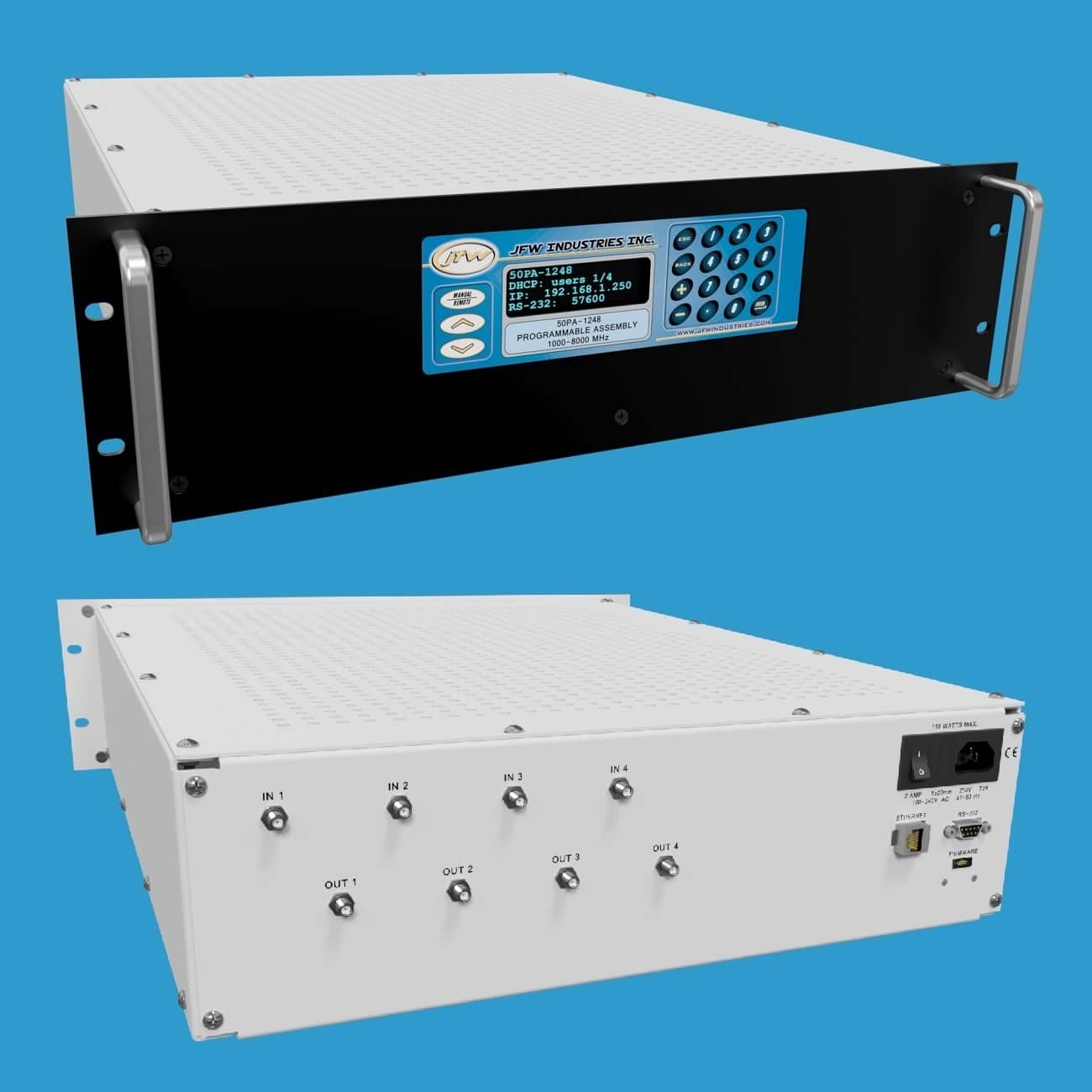

JFW 50PA-1248 4×4 切换测试系统 1-8 GHz

产品概述

JFW 50PA-1248 是一款全扇出型 4×4 切换测试系统，专为蜂窝通信测试而设计。该系统采用功率分配器/合成器构建 4×4 矩阵，实现全扇出功能，确保任何输入端口均可连接至任意输出端口，不存在端口阻塞。每条 RF 路径均配备独立可控的可编程衰减器（0-70 dB，1 dB 步进）。当天线连接至输入端口时，通过调节各衰减器的设置，该天线的 RF 信号可同时以不同信号电平输出至所有输出端口。所有端口均为双向工作，IN/OUT 仅为命名惯例。

主要技术参数

• 阻抗：50 Ohms
• 配置：4×4 全扇出切换系统
• 总衰减范围：70 dB
• 衰减步进：1 dB
• 起始频率：1000 MHz
• 截止频率：8000 MHz
• RF 连接器：N 型、SMA 型
• 手动控制：显示屏和键盘
• 远程控制：以太网和 RS-232

手动衰减器控制

手动控制菜单允许用户设置/读取衰减器、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。通过设备自带的显示屏和键盘即可完成所有手动控制操作。

远程衰减器控制

该衰减器组件支持通过以太网或RS-232 串口进行远程控制。网络设置可通过键盘手动更改，也可使用 NET 远程命令进行修改。网络接口可设置为 DHCP 模式或固定地址模式，所有新出厂测试系统默认配置为 DHCP 模式。RS-232 连接使用交叉（null modem）串口线缆，支持最高 155200 波特率，波特率可通过键盘手动更改或使用 SERIAL 远程命令修改。
