JFW 50PMA-198 四端口射频Hub无线电测试系统（30-3000 MHz）
品牌: JFW Industries
型号: 50PMA-198
JFW 50PMA-198是一款工作频率为30-3000 MHz的四端口射频Hub无线电测试系统，配备4个可编程衰减器（0-95dB，步进1dB）和1个电阻式功率分配/合成器Hub，支持以太网和RS-232远程控制，适用于多无线电设备的发射/接收信号测试。
产品详情
产品概述
JFW 50PMA-198是一款高性能的四端口射频Hub无线电测试系统，工作频率范围为30-3000 MHz。该系统由1个射频Hub和4个可编程衰减器组成，适用于多无线电设备的发射与接收信号测试场景。
系统组成与工作原理
射频Hub采用电阻式功率分配器/合成器设计，以星型拓扑结构配置。每个端口均配备独立的可编程衰减器，支持精确调节该端口上无线电设备的发射/接收信号电平。通过射频Hub的连接，接入测试系统的所有4台无线电设备之间可实现相互的发射与接收通信。
控制方式
4个可编程衰减器支持独立控制，提供以下远程控制接口：
- 以太网（Ethernet）连接
- RS-232串行连接
主要技术参数
- 阻抗：50 Ohm
- 配置：4端口 + 1个Hub
- 频率范围：30-3000 MHz
- 衰减范围：0-95 dB
- 衰减步进：1 dB
- 射频连接器：N型或SMA型母头
- 远程控制：以太网、RS-232
结构设计

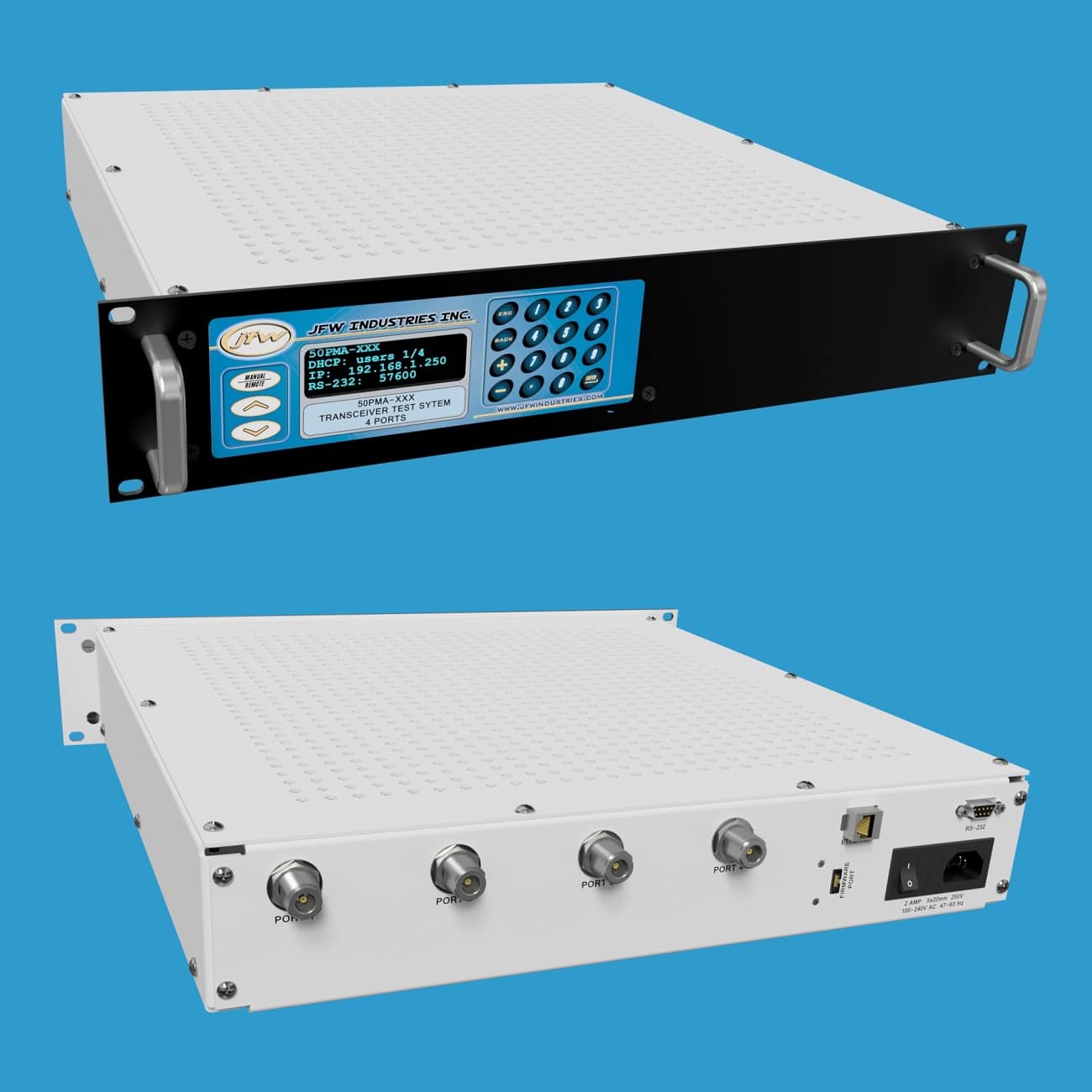

该测试系统采用19英寸机架式机箱设计，高度为2RU，适合标准机柜安装，便于实验室及生产环境中的集成部署。
