JFW Industries 50PMA-036 8端口收发信机测试系统 0.5-6 GHz

产品概述

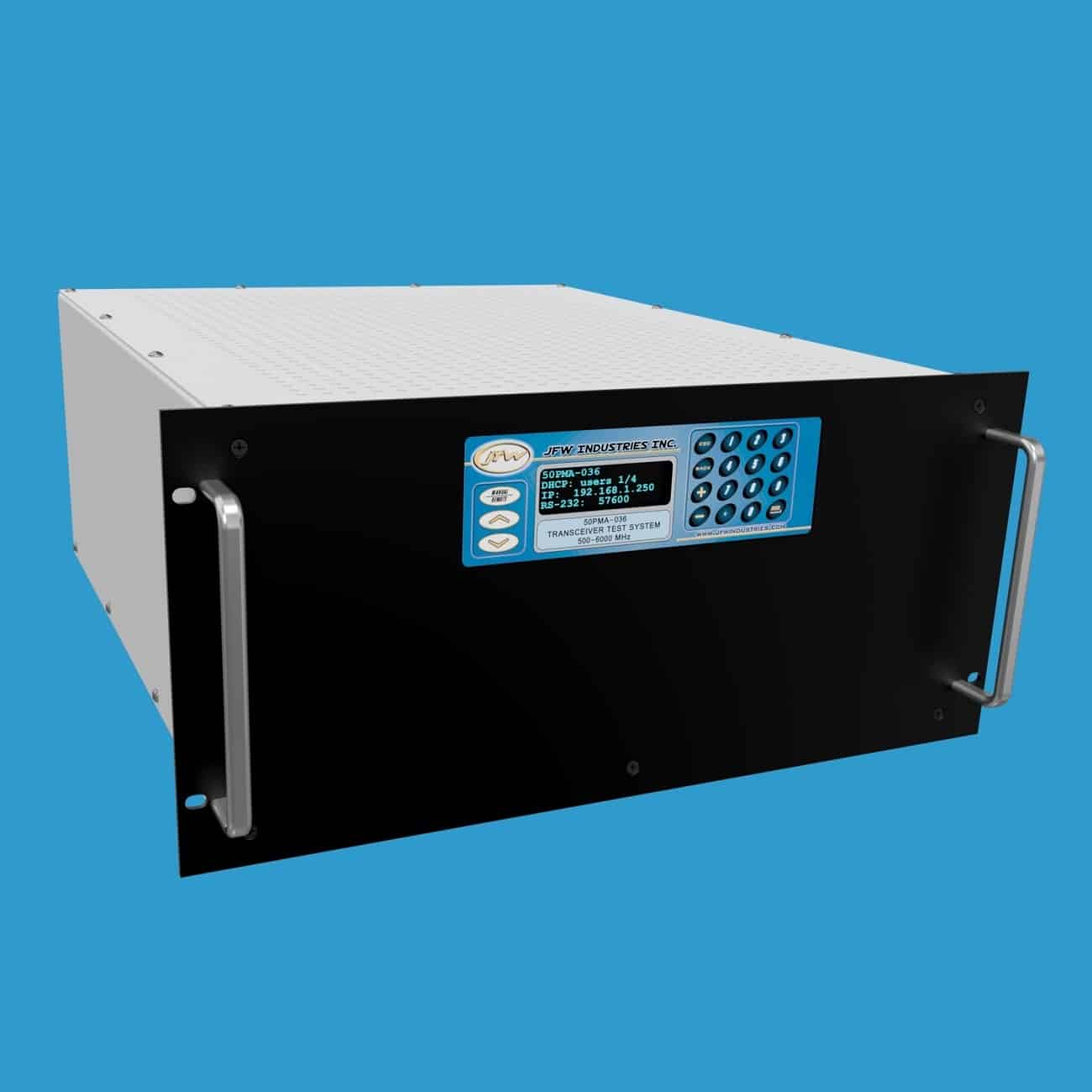

JFW Industries 50PMA-036是一款8端口收发信机测试系统，工作频率覆盖500 MHz至6 GHz，安装于19英寸机架式外壳中。该系统采用全网状扇出（full mesh fan-out）拓扑结构，任意两个端口之间均存在独立信号路径，8端口网状结构共提供28条信号路径，每条路径均配备独立可控的可编程步进衰减器。

主要技术参数

阻抗：50 Ohms
端口配置：8端口全网状扇出
频率范围：500 MHz - 6 GHz
总衰减范围：0 - 95 dB
衰减步进：1 dB
信号路径数：28条
手动控制：前面板显示屏与按键
远程控制：Ethernet、RS-232
外壳类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立控制的步进衰减器，信号电平可在衰减器的完整衰减范围内上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程渐变命令在指定时间间隔内进行信号衰减渐变。

默认设置

配备Ethernet/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可通过前面板按键手动更改这些设置，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率等设置信息。

远程衰减器控制

该收发信机测试系统支持通过Ethernet连接或串口连接（如RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址模式，网络参数可通过前面板按键手动修改或使用NET远程命令进行远程配置。RS-232连接使用交叉（null modem）串口线缆，支持最高155200波特率，波特率可通过按键手动修改或使用SERIAL远程命令远程设置。

远程命令集

该系统采用简洁的ASCII格式远程命令。用户可下载最新一代固件手册（firmware manual），其中列出了所有远程命令的语法和示例。当连接到JFW测试系统并发送HELP命令时，系统将返回适用于该特定测试系统的所有远程命令列表。此外，可使用RAP（Read All Paths）命令一次性查询所有28条路径的当前衰减值设置。
