JFW Industries 50PMA-041 32端口收发信机测试系统

产品概述

JFW Industries 50PMA-041 是一款 32 端口收发信机测试系统，工作频率范围为 30-3000 MHz，安装于带脚轮的 27 英寸宽机架中。该系统采用全扇出网状拓扑结构，任意两个端口之间均存在独立路径。32 端口网状结构共包含 496 条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为 0-63 dB，步进为 1 dB。通过 RAP（读取所有路径）命令可一次性查询全部 496 条路径的衰减设置值。

无线电对无线电测试

全扇出网状收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立可控的步进衰减器，信号电平可在衰减器的完整范围内上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程渐变命令在指定时间间隔内实现信号渐变。

默认设置

配备 Ethernet/RS-232 远程控制的收发信机测试系统出厂时，网络接口默认设置为 DHCP 模式，串口波特率默认设置为 57600。用户可通过前面板键盘手动更改这些设置，也可通过 NET 或 SERIAL 远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP 地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过 Ethernet 连接或串口连接（如 RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用 NET 远程命令进行修改。网络接口可设置为 DHCP 模式或固定地址模式。RS-232 连接需使用交叉串口线缆，支持最高 155200 波特率，波特率可通过键盘手动更改或使用 SERIAL 远程命令修改。

远程命令集

最新一代固件手册可供下载查阅，手册中列出了所有远程命令及其语法格式和使用示例。固件采用简洁的 ASCII 格式远程命令。当连接到 JFW 测试系统并发送 HELP 命令时，系统将返回该特定测试系统的所有可用远程命令列表。

产品规格

• 品牌：JFW Industries
• 型号：50PMA-041
• 阻抗：50 Ohms
• 端口配置：32 端口，全扇出网状拓扑
• 频率范围：30 MHz - 3000 MHz
• 总衰减量：63 dB
• 衰减步进：1 dB
• 路径数量：496 条
• 手动控制：显示屏与键盘
• 远程控制：Ethernet、RS-232

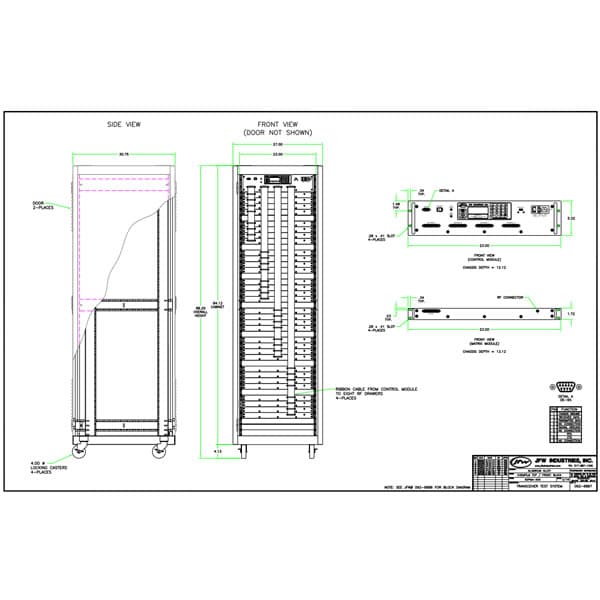

• 机箱类型：27 英寸机架（带脚轮）
