JFW 50PMA-044 8端口收发器测试系统（30-3000 MHz）

产品概述

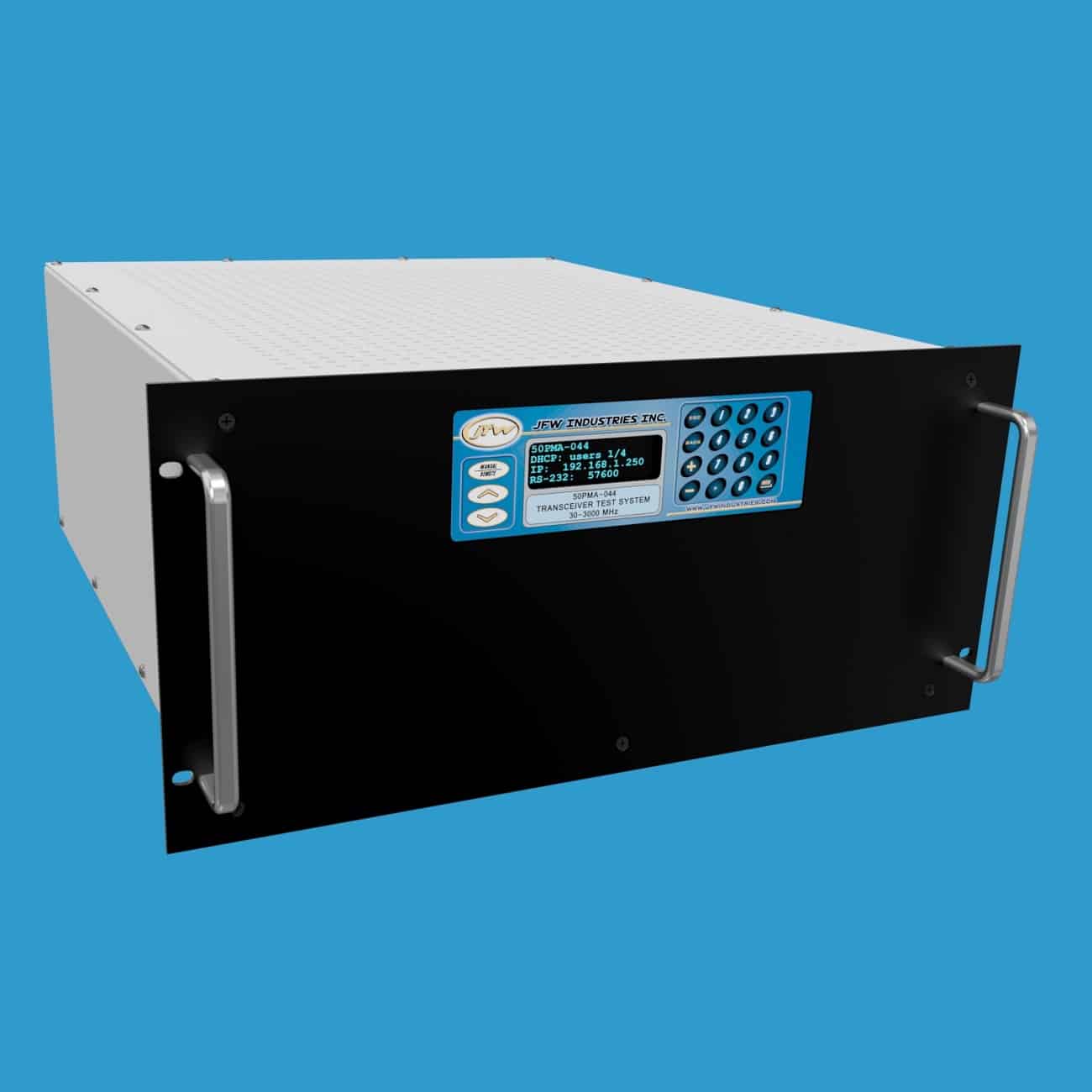

50PMA-044是一款8端口收发器测试系统，工作频率覆盖30 MHz至3 GHz，采用19英寸机架安装外壳。该系统采用全网格扇出配置，任意两个端口之间均存在独立的信号路径。在8端口网格中共有28条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进精度为1 dB。通过RAP（读取所有路径）命令可一次性查询全部28条路径的衰减设置状态。

无线电对无线电测试

全网格扇出型收发器测试系统可用于模拟静态或动态环境，进行无线电设备之间的通信测试。所有无线电路径均配备独立的步进衰减器，信号电平可在衰减器的全范围内上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程渐变命令在指定时间间隔内实现信号渐变。

默认设置

支持以太网/RS-232远程控制的收发器测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

远程衰减器控制

该收发器测试系统支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可通过NET远程命令修改，网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用零调制解调器型串口电缆，支持最高155200波特率，波特率可通过前面板按键或SERIAL远程命令进行更改。

远程控制命令集

最新的firmware manual可供下载查阅，手册中列出了所有远程命令的语法和示例。该系统固件采用简洁的ASCII格式远程命令。连接到测试系统后，发送HELP命令即可获取该系统支持的所有远程命令列表。

技术规格

• 阻抗：50 Ohms
• 端口配置：8端口，全网格扇出
• 路径数量：28条
• 衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：30 MHz - 3000 MHz
• 手动控制：显示屏与按键
• 远程控制：以太网、RS-232
• 外壳类型：19英寸机架安装
