JFW 50PMA-055 16端口收发信机测试系统 30-3000 MHz

产品概述

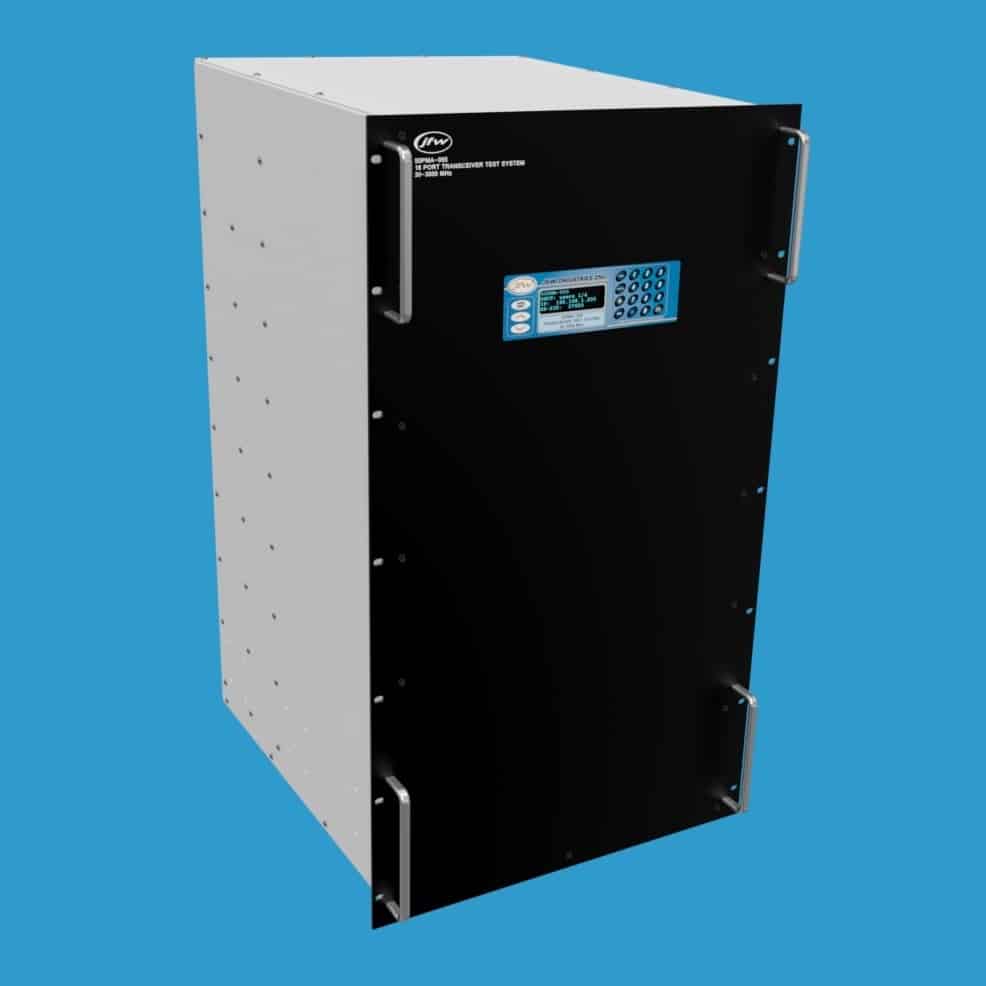

50PMA-055 是一款16端口收发信机测试系统，工作频率范围为 30 MHz 至 3 GHz，采用19英寸机架式外壳设计。该系统采用全网状扇出配置，确保任意两个端口之间都存在一条通信路径。在16端口网状结构中，共包含120条独立路径，且每条路径均配备独立控制的可编程衰减器。衰减器的衰减范围为 0-95 dB，步进为 1 dB。用户可使用 RAP（读取所有路径）命令来检查所有衰减器的设置，测试系统将返回所有120条路径的衰减设置列表。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，以进行无线电对无线电通信测试。无线电设备之间的所有路径均配备独立控制的步进衰减器。无线电设备之间的信号电平可以在步进衰减器的整个衰减范围内进行上调或下调。衰减器可通过设置衰减器远程命令设置为静态值，也可使用衰减器渐变远程命令在指定时间间隔内进行调节。

默认设置

带有以太网和RS-232远程控制功能的收发信机测试系统在出厂时，网络接口默认设置为 DHCP 模式，串行波特率默认设置为 57600。这些设置可通过前面板键盘手动更改，或使用 NET 或 SERIAL 远程命令进行远程更改。前面板显示屏将实时显示当前的网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统可通过以太网连接或串行连接（如 RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用 NET 远程命令进行远程更改。网络接口可设置为 DHCP 模式或固定地址模式。通过零调制解调器类型的串行电缆建立与测试系统的 RS-232 连接。系统支持高达 155200 的波特率，波特率可通过键盘手动更改，或使用 SERIAL 远程命令进行远程更改。

远程命令集

最新一代固件的固件手册（firmware manual）已提供下载。该手册列出了所有的远程命令，包括命令语法和示例。固件使用简单的 ASCII 格式远程命令。如果您连接到 JFW 测试系统并发送 HELP 命令，系统将返回该特定测试系统的所有远程命令列表。
