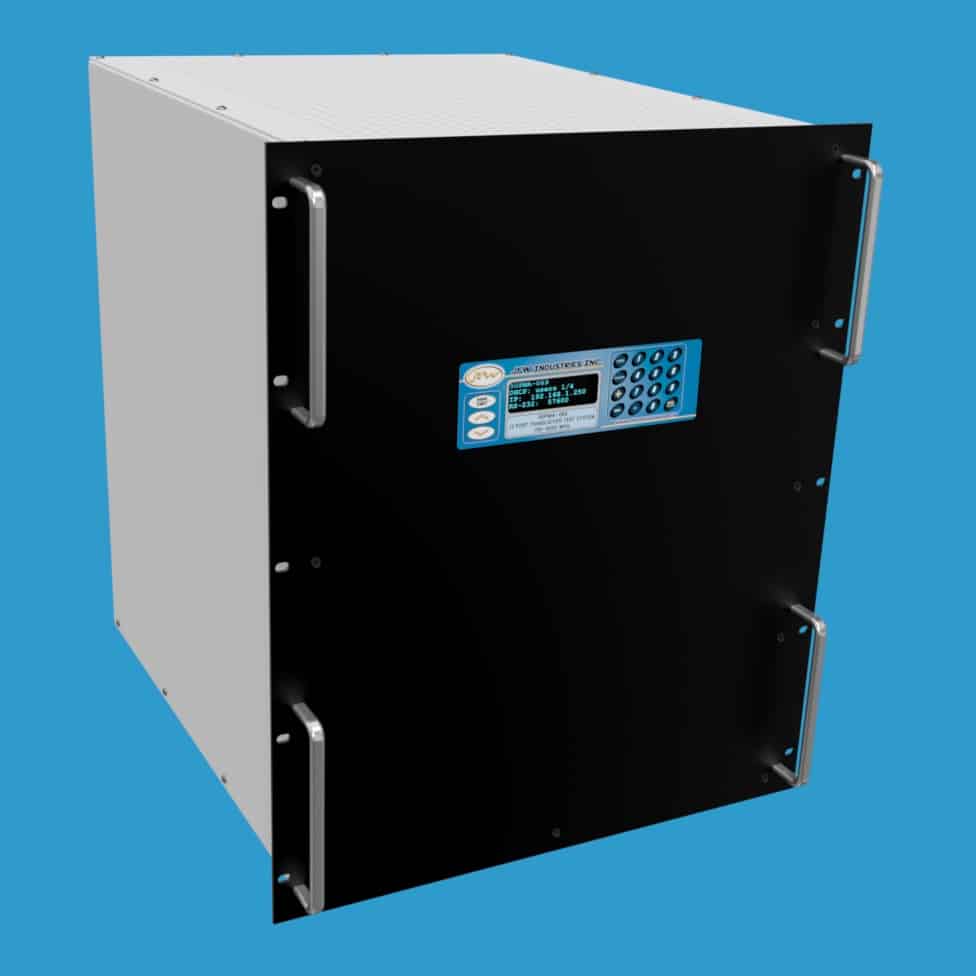

JFW 50PMA-069 12端口收发信机测试系统 30-3000 MHz

产品概述

JFW 50PMA-069 是一款12端口收发信机测试系统，工作频率覆盖30 MHz至3 GHz，采用19英寸机架式安装外壳。该系统采用全扇出网状（Full Fan-out Mesh）配置，任意两个端口之间均存在信号路径。12端口网状结构共包含66条路径，每条路径均配备独立控制的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。通过RAP（Read All Paths）命令可一键查询所有66条路径的衰减设置值。

无线电对无线电测试

全扇出网状收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电路径均配备独立控制的步进衰减器，信号电平可在衰减器的整个范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过衰减淡入淡出（Fade）远程命令在指定时间间隔内实现信号渐变。

默认设置

配备以太网/RS-232远程控制的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过键盘手动更改或使用NET远程命令修改。网络接口可设置为DHCP模式或固定地址（Fixed Address）模式。RS-232连接使用零调制解调器（Null Modem）型串口电缆，支持高达155200波特率。波特率可通过键盘手动更改或使用SERIAL远程命令修改。

远程控制命令集

JFW最新一代固件的firmware manual提供下载，手册中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获得该系统所有可用远程命令的完整列表。

关键技术参数

• 阻抗：50 Ohms
• 端口配置：12端口，全扇出网状结构
• 总衰减量：95 dB
• 衰减步进：1 dB
• 频率范围：30 MHz - 3000 MHz
• 手动控制：显示屏与键盘
• 远程控制：以太网、RS-232
• 外壳类型：19英寸机架式安装
• 信号路径数：66条
