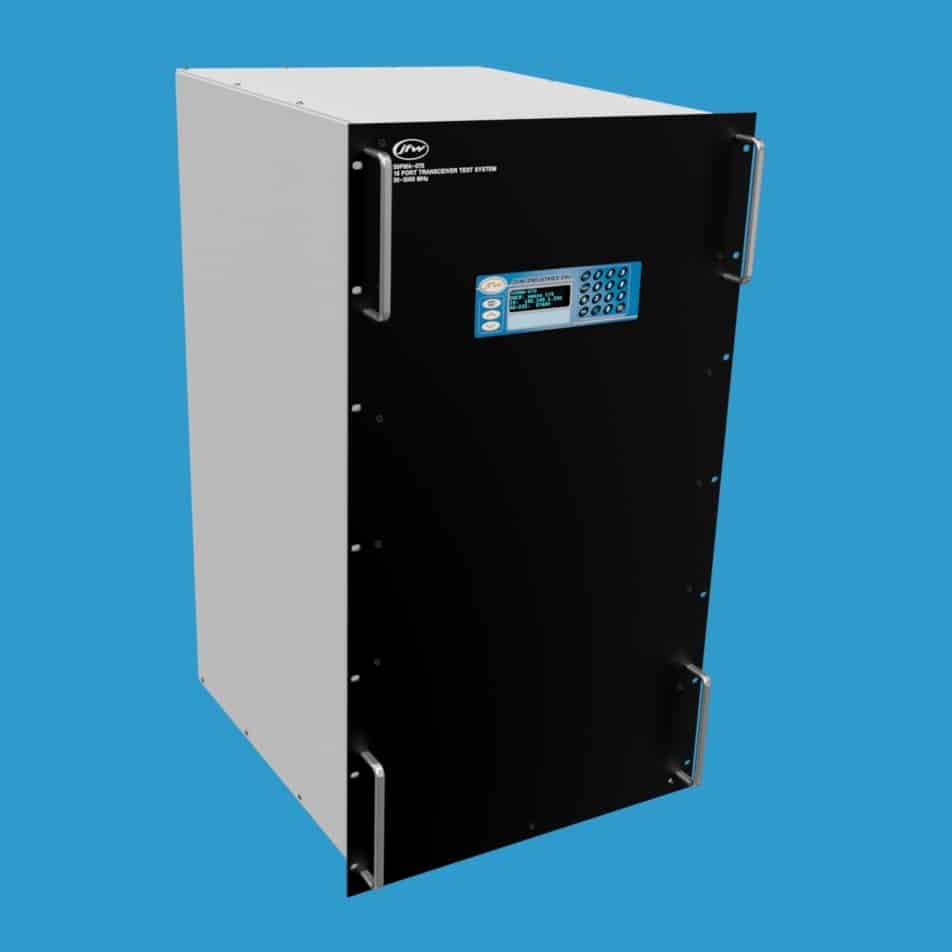

JFW Industries 50PMA-070 16端口收发信机测试系统

产品概述

JFW 50PMA-070 是一款16端口收发信机测试系统，工作频率范围为2-6 GHz，采用19英寸机架式机箱设计。该系统采用全网状扇出（full mesh fan-out）配置，任意两个端口之间均存在独立信号路径。在16端口网状结构中，共有120条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进精度为1 dB。

主要技术参数

• 阻抗：50 Ohms
• 端口配置：16端口全网状扇出
• 频率范围：2000 MHz - 6 GHz
• 衰减总量：95 dB
• 衰减步进：1 dB
• 手动控制：显示屏和键盘
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立可控的步进衰减器。信号电平可在衰减器的全范围内上调或下调。衰减器可通过远程命令设置为静态值，也可使用淡入淡出衰减器远程命令在时间间隔内进行渐变调节。使用RAP（读取所有路径）命令可一次性检查所有衰减器的当前设置，系统将返回全部120条路径的衰减设置列表。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏将实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统可通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口电缆连接测试系统的RS-232接口，支持高达155200波特率。波特率可通过键盘手动更改，也可通过SERIAL远程命令进行远程修改。

远程命令集

JFW最新一代固件的固件手册提供了所有远程命令的语法和示例说明。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
