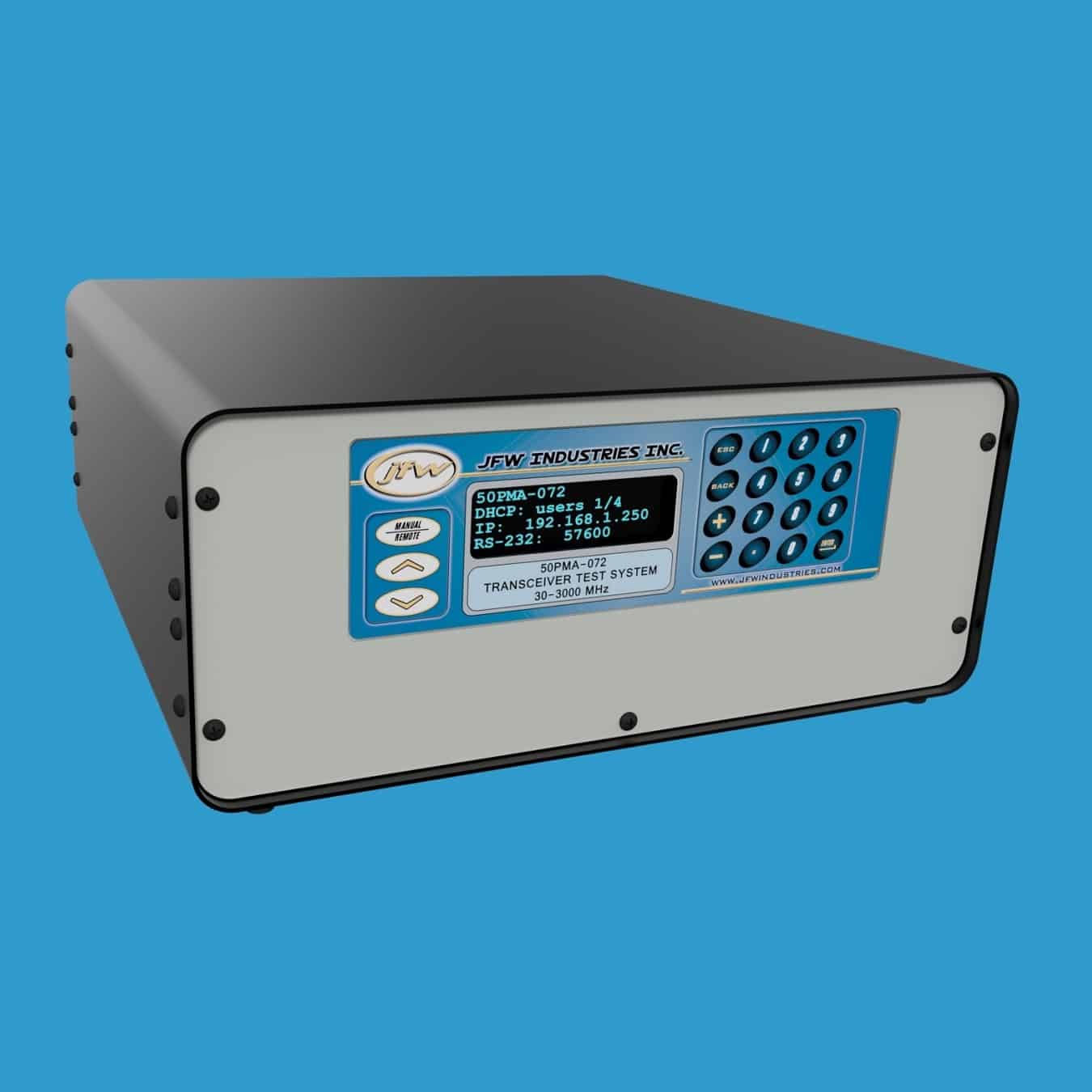

JFW Industries 50PMA-072 4端口收发信机测试系统

产品概述

JFW 50PMA-072是一款4端口收发信机测试系统，工作频率范围为30-3000 MHz，采用台式机箱封装。该系统具有全网状扇出（full mesh fan-out）配置，在4端口网状结构中共有6条路径，每条路径均配备独立可控的可编程衰减器。衰减范围为0-95 dB，步进精度为1 dB。通过RAP（读取所有路径）命令，可一次性查询所有6条路径的衰减设置。

产品规格

• 品牌：JFW Industries
• 型号：50PMA-072
• 阻抗：50 Ohms
• 端口配置：4端口全网状扇出（6条路径）
• 频率范围：30 MHz - 3000 MHz
• 总衰减范围：0 - 95 dB
• 衰减步进：1 dB
• 手动控制：前面板显示屏及按键
• 远程控制：以太网（Ethernet）、RS-232
• 机箱类型：台式（Benchtop）

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，以测试无线电对无线电通信。所有无线电之间的路径均配备独立可控的步进衰减器，信号电平可在衰减器的全范围内上调或下调。衰减器可通过远程命令设置为静态值，也可使用衰减器淡入淡出（fade）命令在指定时间间隔内进行渐变调节。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率等设置信息。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址（Fixed Address）模式。RS-232连接使用交叉（null modem）串口线缆，支持最高155200波特率。波特率和网络设置均可通过前面板按键或相应的远程命令灵活更改。

远程命令集

JFW最新一代固件手册可供下载，其中详细列出了所有远程命令的语法格式和使用示例。固件采用简洁的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获得该特定测试系统所有可用远程命令的完整列表。
