JFW Industries 50PMA-074 六端口收发信机测试系统

产品概述

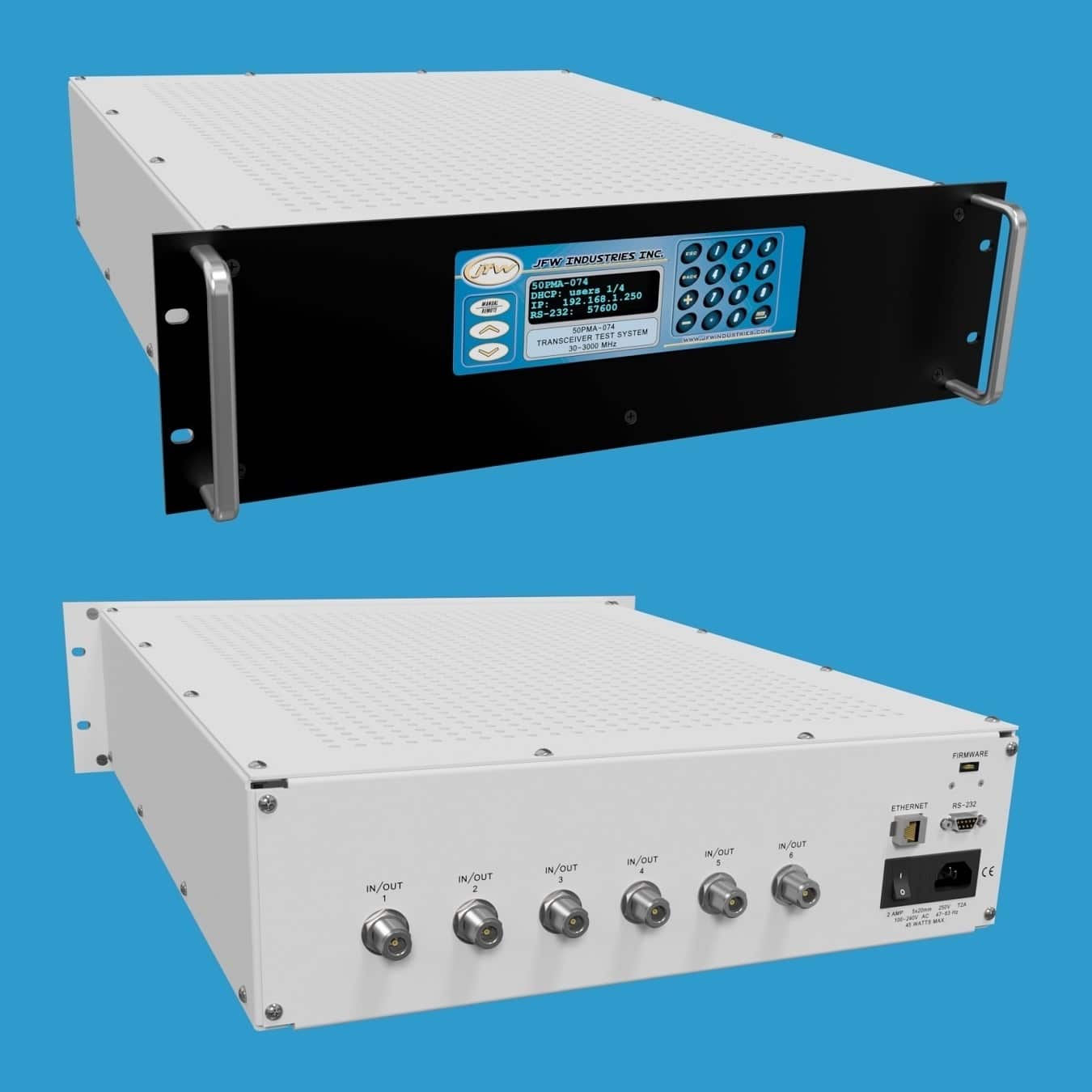

50PMA-074是一款六端口收发信机测试系统，工作频率范围为30-3000 MHz，采用19英寸机架式封装。该系统采用全网状扇出拓扑结构，任意两个端口之间均存在独立通路。六端口网状结构共包含15条路径，每条路径均配备独立可控的可编程衰减器。衰减器的衰减范围为0-95 dB，步进为1 dB。通过RAP（读取所有路径）命令可查询所有衰减器的当前设置，系统将返回全部15条路径的衰减值列表。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立可控的步进衰减器，信号电平可在衰减器的完整衰减范围内上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程衰减渐变命令在指定时间间隔内进行动态衰减。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏将实时显示当前网络模式、IP地址及波特率等设置信息。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改，或使用NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉串口电缆（null modem）与测试系统相连，支持最高155200波特的波特率。波特率可通过键盘手动更改，或使用SERIAL远程命令进行修改。

远程命令集

JFW Industries提供最新一代固件手册供下载，其中列出了所有远程命令的语法格式与使用示例。系统固件采用简洁的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
