JFW Industries 50PMA-075 6端口收发信机测试系统

产品概述

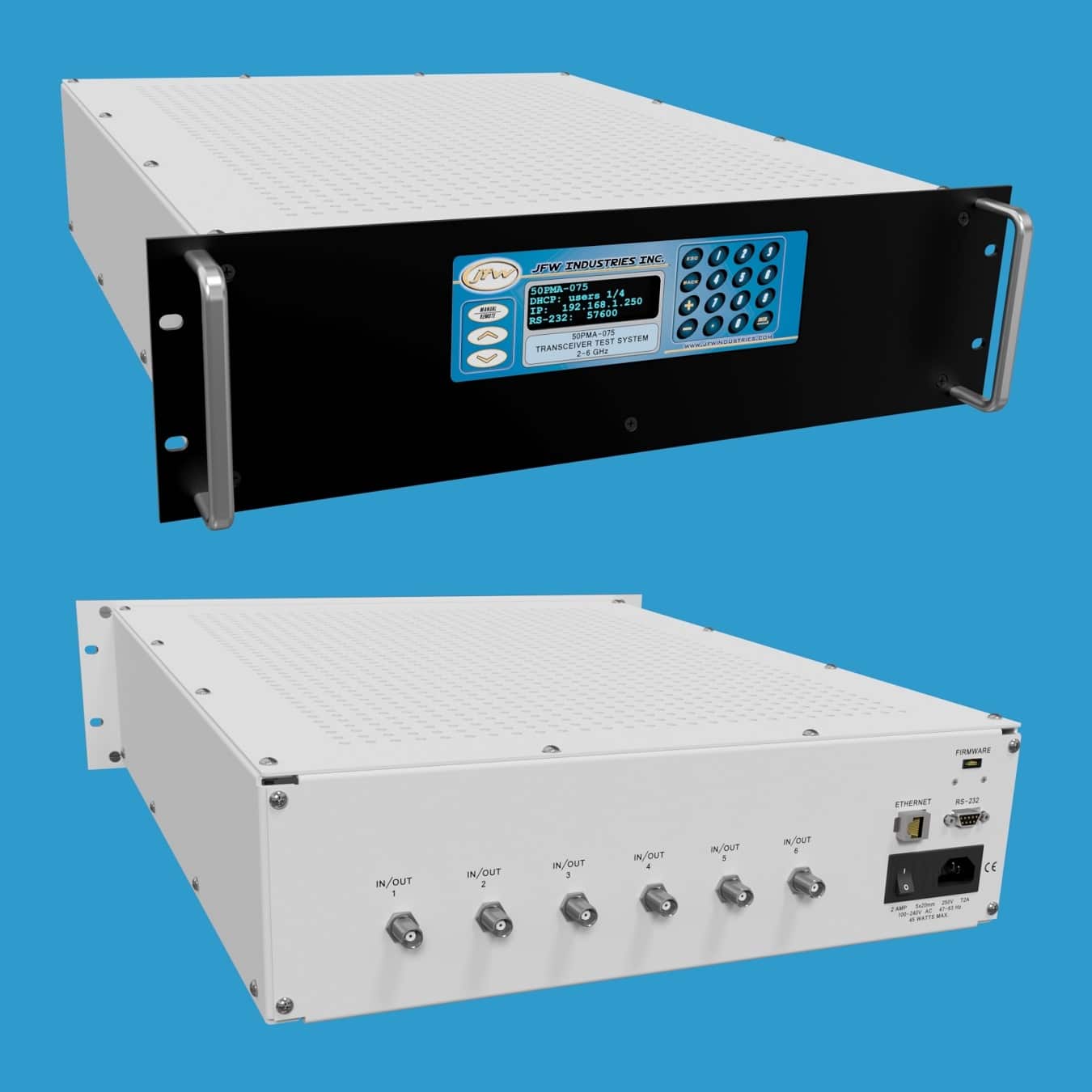

50PMA-075是一款6端口收发信机测试系统，工作频率范围为2000-6000 MHz，采用19英寸机架式机箱封装。该系统采用全扇出网状拓扑结构，任意两个端口之间均存在独立的信号路径。6端口网状结构共包含15条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。用户可通过RAP（读取所有路径）命令一次性查询所有15条路径的当前衰减值。

关键参数

• 阻抗：50 Ohms
• 端口配置：6端口全扇出网状结构
• 总衰减量：95 dB
• 衰减步进：1 dB
• 频率范围：2000 MHz - 6 GHz
• 手动控制：前面板显示屏及按键
• 远程控制：Ethernet、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全扇出网状收发信机测试系统可用于模拟静态或动态环境，以进行无线电对无线电通信测试。每台无线电设备之间的所有路径均配备独立可控的步进衰减器，信号电平可在衰减器的完整衰减范围内进行上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程衰减渐变命令在指定时间间隔内实现信号衰落模拟。

默认设置

配备Ethernet/RS-232远程控制功能的收发信机测试系统出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可通过前面板按键手动更改这些设置，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前的网络模式、IP地址及波特率设置。

远程衰减器控制

该收发信机测试系统支持通过Ethernet连接或RS-232串口连接进行远程控制。网络接口可设置为DHCP模式或固定地址模式。RS-232连接采用交叉串口线缆，支持最高155200波特率。波特率可通过前面板按键手动更改，也可通过SERIAL远程命令进行远程调整。

远程命令集

JFW Industries提供最新一代固件手册供用户下载，手册中详细列出了所有远程命令的语法格式及使用示例。固件采用简洁的ASCII格式远程命令。当连接至JFW测试系统后，用户可发送HELP命令，系统将返回该测试系统支持的所有远程命令列表。
