JFW 50PMA-076 8端口收发信机测试系统 2-6 GHz

产品概述

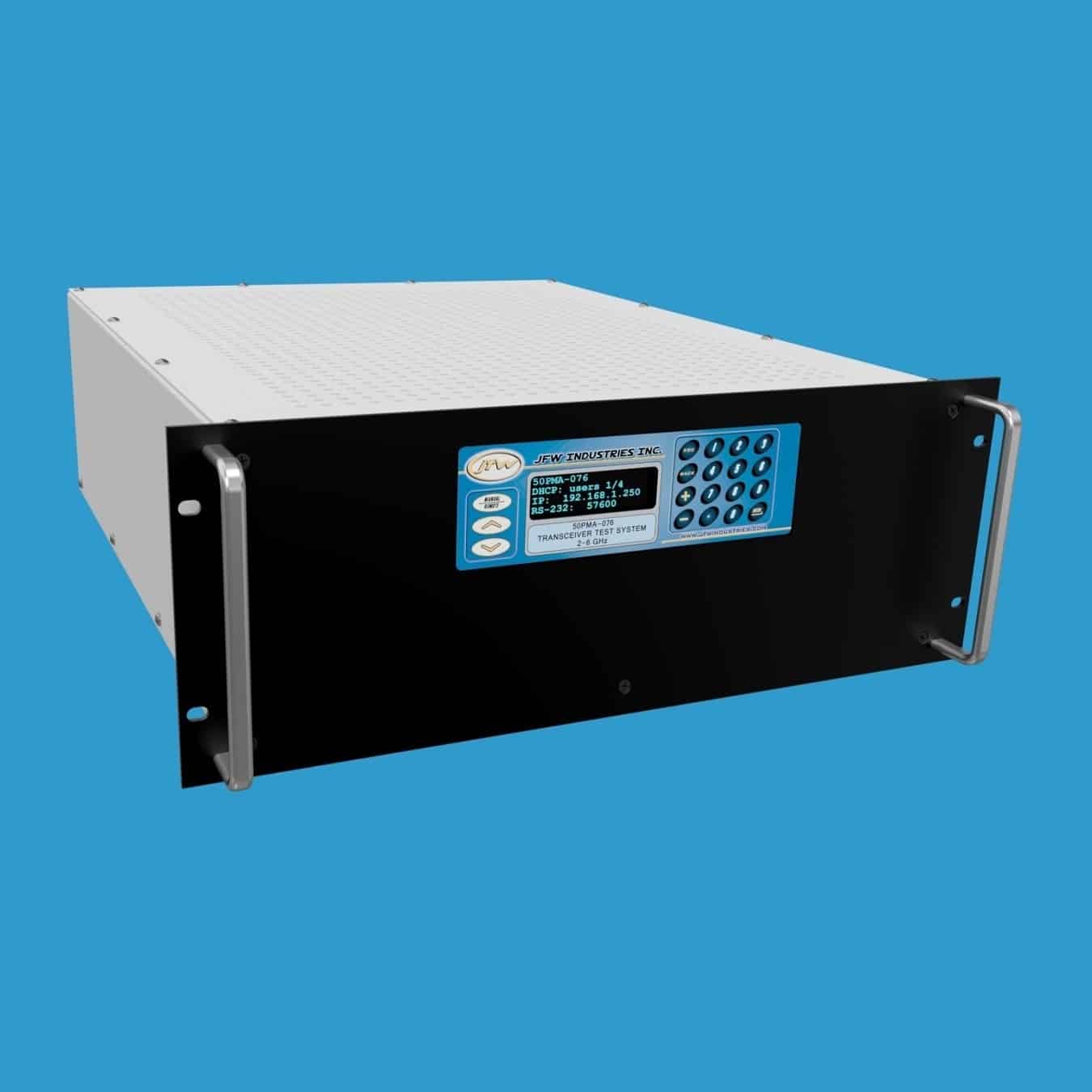

50PMA-076是一款8端口收发信机测试系统，工作频率范围为2 GHz至6 GHz，安装于19英寸机架式机箱中。系统采用全网状扇出（Full Fan-Out Mesh）拓扑结构，任意两个端口之间均存在信号通路。8端口网状结构共包含28条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进精度为1 dB。用户可通过RAP（Read All Paths）命令查询所有28条路径的当前衰减值。

关键参数

• 阻抗：50 Ohms
• 端口配置：8端口全网状扇出
• 频率范围：2000 MHz - 6 GHz
• 总衰减量：95 dB
• 衰减步进：1 dB
• 手动控制：前面板显示屏与按键
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立可控的步进衰减器，信号电平可在衰减器的全范围内上调或下调。衰减器可通过远程命令设置为静态值，也可使用衰减渐变（Fade）命令在指定时间间隔内实现信号渐衰。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。用户可通过前面板按键手动更改，或使用NET和SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址及波特率设置。

远程衰减器控制

测试系统支持通过以太网或RS-232串口进行远程控制。网络接口可设置为DHCP模式或固定地址模式，网络参数可通过按键手动配置或使用NET远程命令修改。RS-232连接采用交叉（Null Modem）串口线缆，支持最高155200波特率，波特率可通过按键手动设置或使用SERIAL远程命令更改。

远程命令集

JFW最新一代固件手册可供下载，手册中详细列出了所有远程命令及其语法和示例。固件采用简洁的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获取该系统支持的全部远程命令列表。
