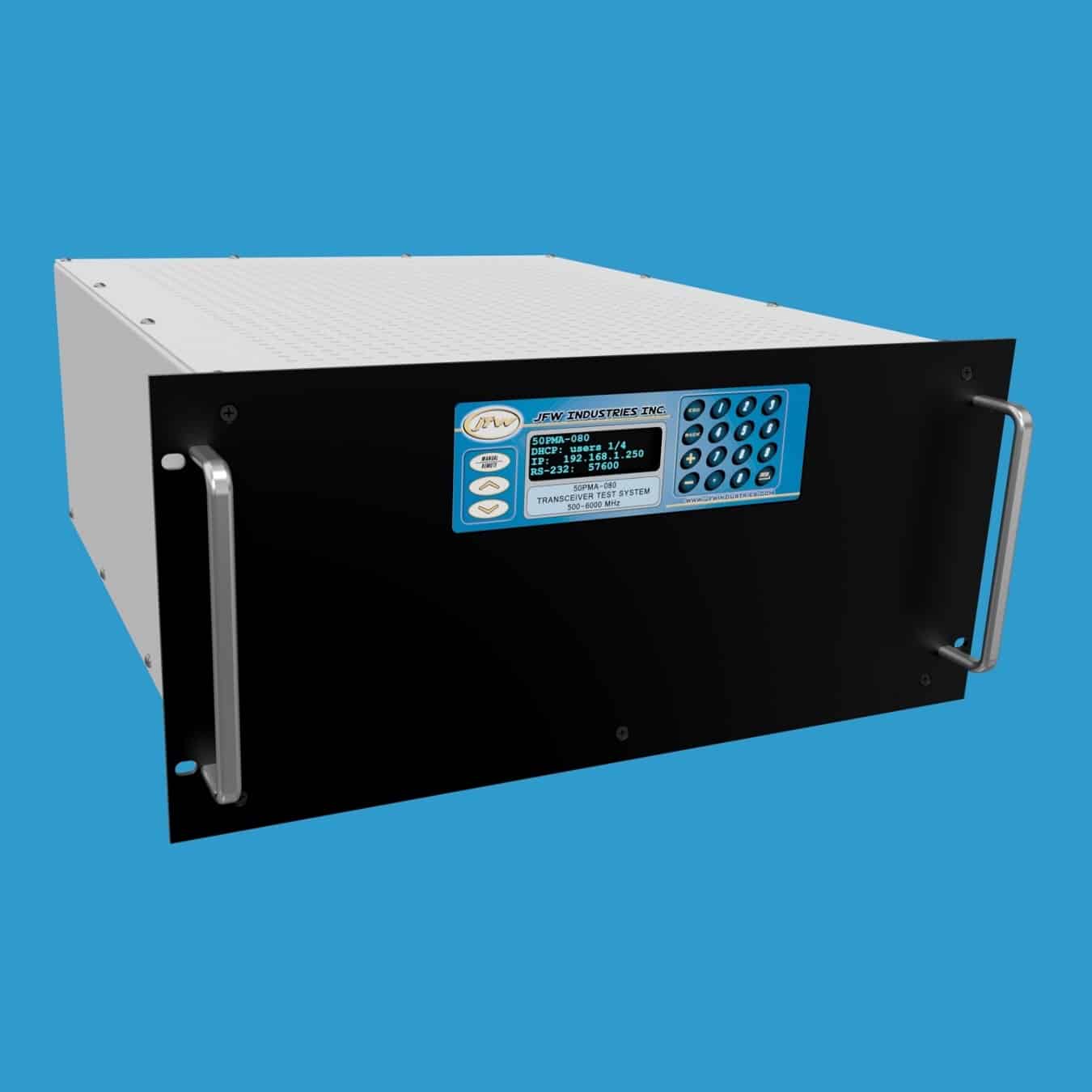

JFW 50PMA-080 6端口收发器测试系统 0.5-6 GHz

产品概述

JFW 50PMA-080 是一款6端口收发器测试系统，工作频率范围为500-6000 MHz，采用19英寸机架式机箱设计。该系统具有全网状扇出（full mesh fan-out）配置，每对端口之间均存在独立路径。6端口网状结构共有15条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。通过RAP（Read All Paths）命令可一次性读取所有15条路径的衰减设置。

无线电对无线电测试

全网状扇出收发器测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立可控的步进衰减器，信号电平可在衰减器的整个范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过衰减渐变（fade）命令在指定时间间隔内实现信号衰落模拟。

默认设置

配备以太网和RS-232远程控制功能的收发器测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该收发器测试系统支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过键盘手动更改或使用NET远程命令修改，网络接口可设置为DHCP模式或固定地址（Fixed Address）模式。RS-232连接使用交叉（null modem）串口线缆，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令修改。

远程控制命令集

JFW最新一代固件的固件手册可供下载，其中列出了所有远程命令的语法和示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令即可获得该系统所有可用远程命令的列表。

技术规格

• 品牌：JFW Industries
• 型号：50PMA-080
• 阻抗：50 Ohms
• 配置：6端口全网状扇出
• 总衰减范围：95 dB
• 衰减步进：1 dB
• 频率范围：500 MHz - 6 GHz
• 手动控制：显示屏和键盘
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式
