JFW Industries 50PMA-081 9端口收发信机测试系统

产品概述

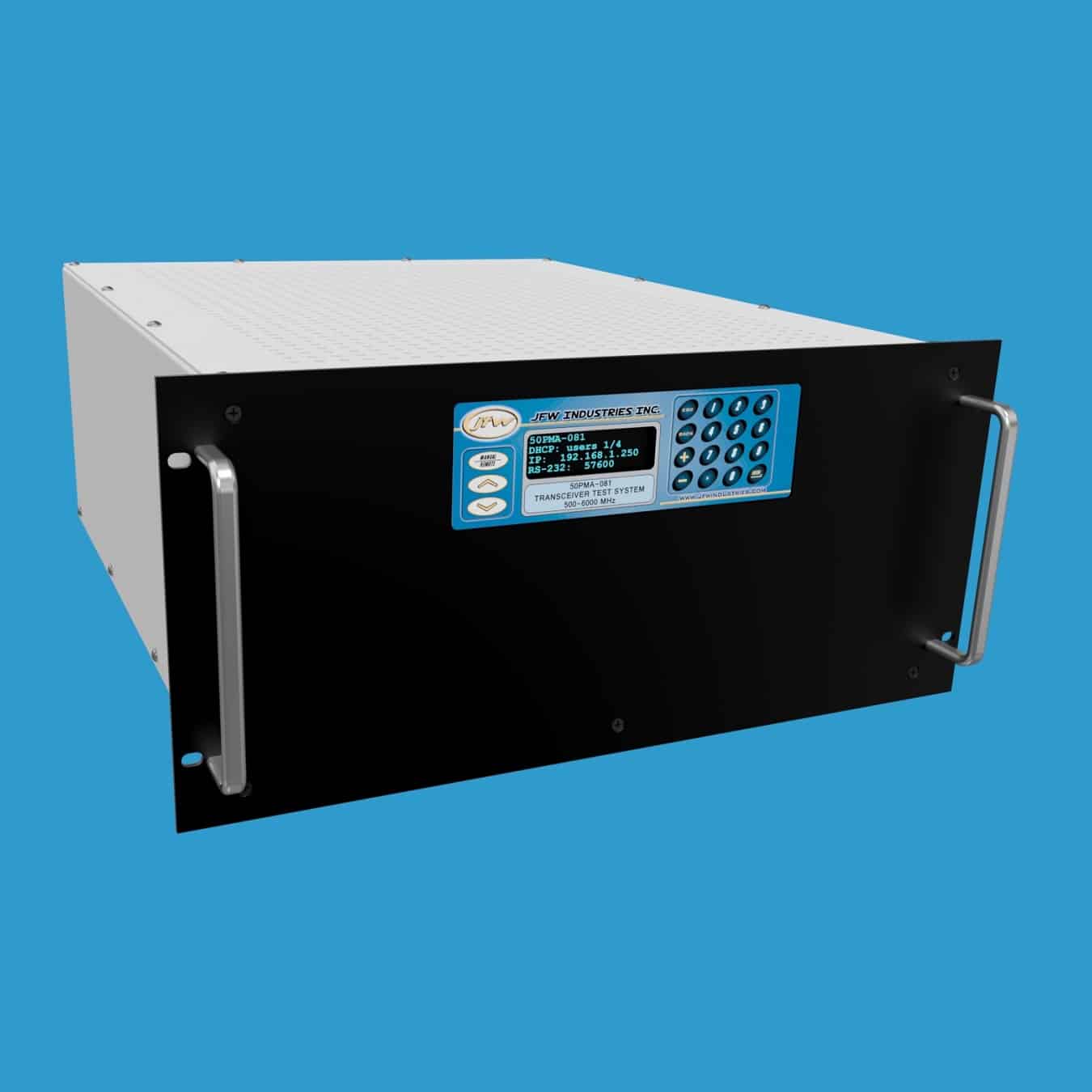

JFW Industries 50PMA-081 是一款工作频率为500-6000 MHz的9端口收发信机测试系统，采用19英寸机架式外壳设计。该系统具有全网状扇出（full fan-out）配置，在9端口网状结构中，每对端口之间均存在独立路径，共计36条路径。每条路径都配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。用户可通过RAP（Read All Paths）命令查询所有36条路径的衰减设置，系统将返回完整的路径衰减设置列表。

主要技术参数

• 阻抗：50 Ohms
• 端口配置：9端口全网状扇出
• 频率范围：500 MHz - 6 GHz
• 总衰减量：95 dB
• 衰减步进：1 dB
• 手动控制：显示屏与键盘
• 远程控制：以太网（Ethernet）、RS-232
• 外壳类型：19英寸机架式

射频对射频测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行射频对射频通信测试。所有射频设备之间的路径均配备独立控制的步进衰减器，信号电平可在衰减器的整个范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过衰减渐变（fade）命令在指定时间间隔内实现信号衰落模拟。

默认设置

配备以太网/RS-232远程控制的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前的网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过键盘手动更改或使用NET远程命令修改，网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用零调制解调器（null modem）串行电缆，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令修改。

远程命令集

JFW Industries最新一代固件的firmware manual可供下载，手册中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接到JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有可用远程命令列表。
