JFW 50PMA-092 9端口收发信机测试系统

产品概述

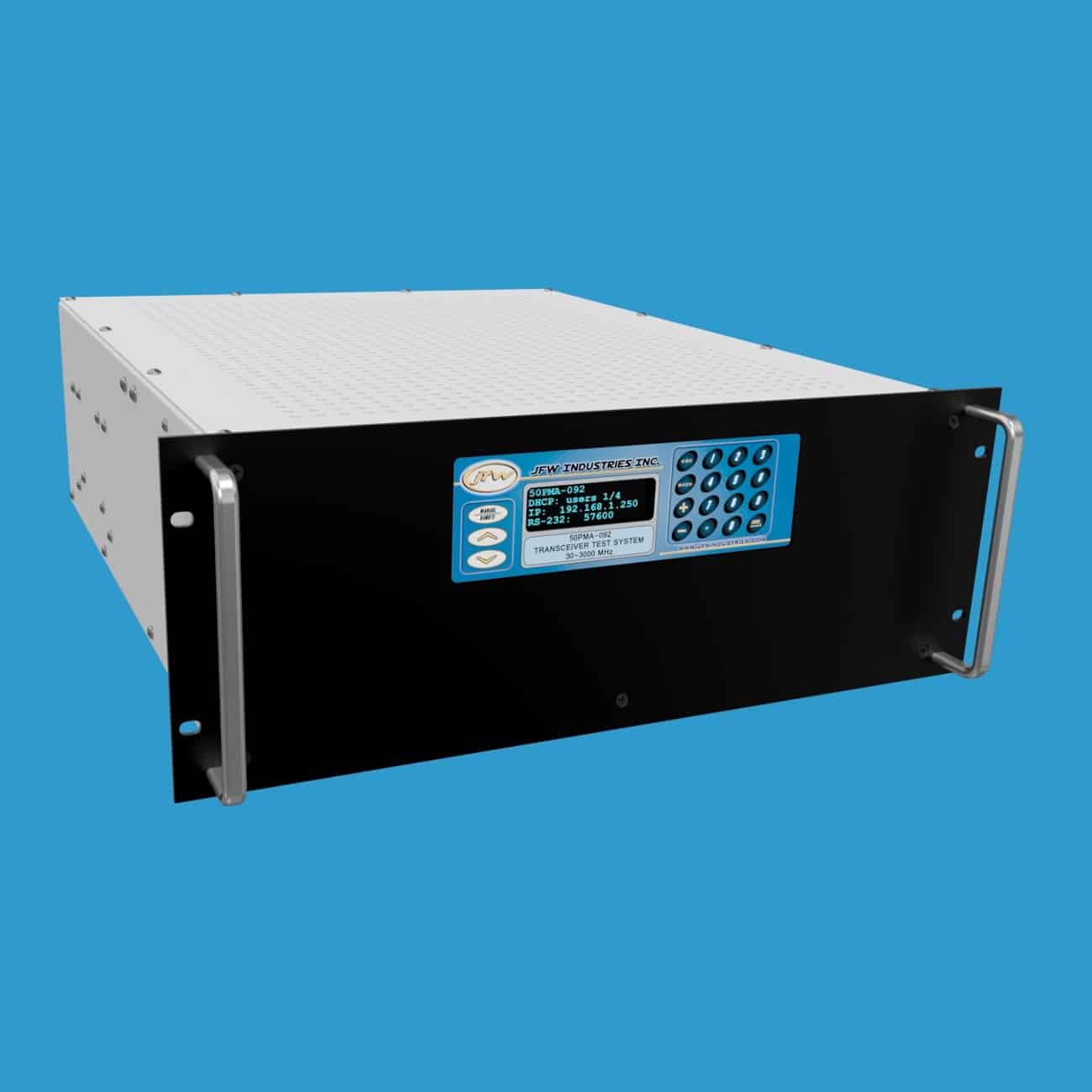

JFW 50PMA-092是一款9端口收发信机测试系统，工作频率范围为30 MHz至3000 MHz，安装于19英寸机架式机箱中。该系统采用全互连网状拓扑结构（full mesh fan-out），在9个端口之间共形成36条独立路径，每对端口之间均有一条专用通路。每条路径均配备独立控制的可编程步进衰减器，衰减范围为0至95 dB，步进精度为1 dB。用户可通过RAP（Read All Paths）命令一次性查询全部36条路径的衰减设置值。

无线电对无线电测试

全互连网状收发信机测试系统可用于模拟静态或动态通信环境，对无线电设备之间的通信进行全面测试。所有路径均配备独立控制的步进衰减器，信号电平可在整个衰减范围内灵活调节。衰减器可通过远程命令设置为静态值，也可使用衰减渐变（fade）命令在指定时间间隔内实现信号的平滑变化。

默认设置

支持以太网/RS-232远程控制的收发信机测试系统出厂时默认网络接口设置为DHCP模式，串口波特率设置为57600。用户可通过前面板键盘手动修改这些设置，也可通过NET或SERIAL远程命令进行更改。前面板显示屏实时显示当前网络模式、IP地址及波特率等参数。

远程衰减器控制

该测试系统支持通过以太网或RS-232串口进行远程控制。网络设置可通过前面板键盘手动调整，也可使用NET远程命令更改，网络接口支持DHCP模式和固定地址模式。RS-232连接使用交叉串口电缆（null modem），波特率最高支持155200，可通过键盘或SERIAL远程命令进行设置。

远程命令集

JFW最新一代固件手册可在线下载，其中详细列出了所有远程命令的语法格式与使用示例。该系统固件采用简洁的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获取该设备支持的全部远程命令列表。

主要技术参数

• 阻抗：50 Ohms
• 端口数量：9端口，全互连网状结构
• 路径总数：36条
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：30 MHz - 3000 MHz
• 手动控制：前面板显示屏及键盘
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式
