JFW 50PMA-098 五端口收发信机测试系统

产品概述

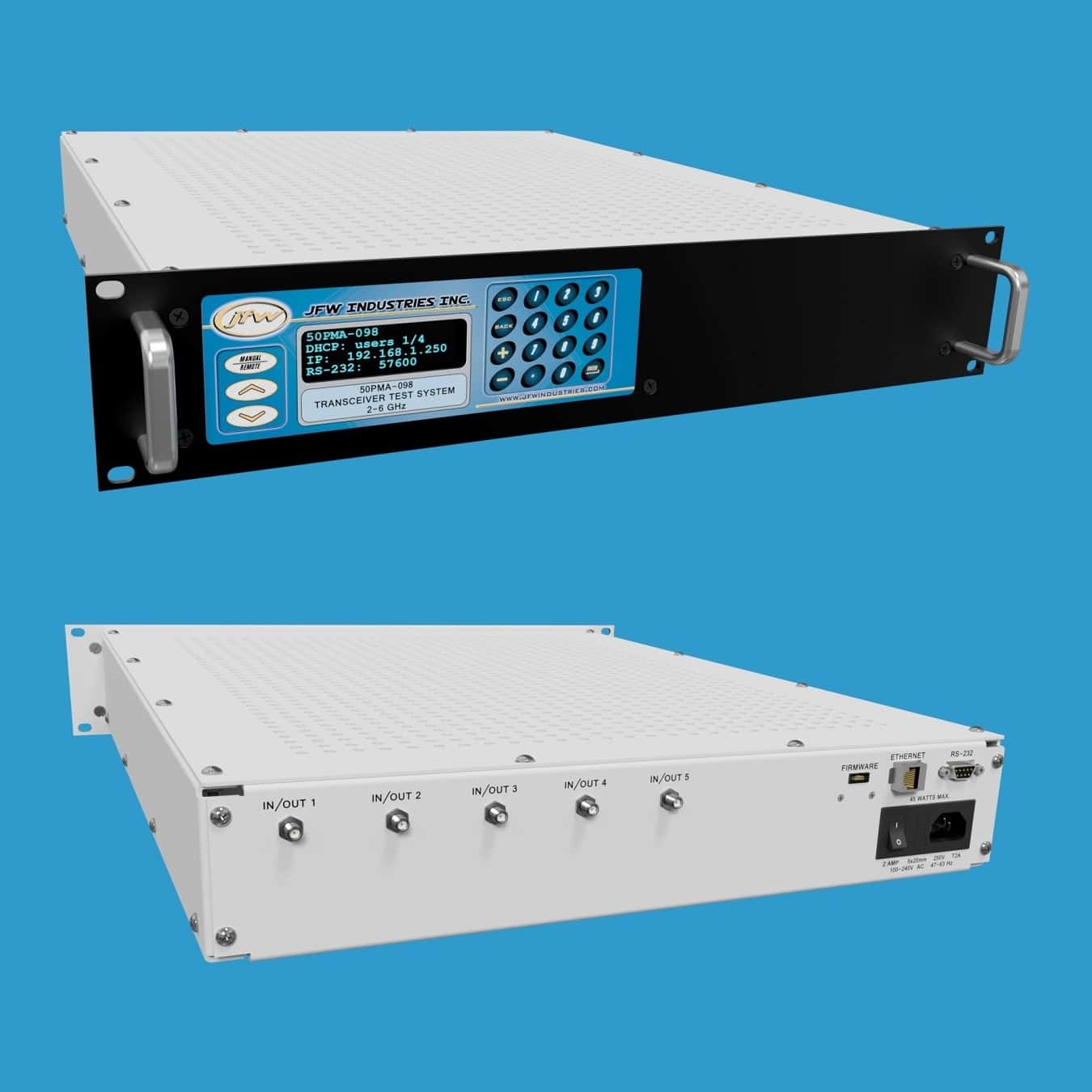

JFW 50PMA-098 是一款工作频率为2-6 GHz的五端口收发信机测试系统，安装于19英寸机架式机箱中。该系统采用全网状扇出拓扑结构，每对端口之间均存在一条独立路径。五端口网状结构共包含10条路径，每条路径配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。通过RAP（读取所有路径）命令可查询所有衰减器的当前设置，系统将返回全部10条路径的衰减值列表。

主要技术参数

• 阻抗：50 Ohms
• 端口配置：5端口，全网状扇出
• 总衰减量：95 dB
• 衰减步进：1 dB
• 起始频率：2000 MHz
• 截止频率：6 GHz
• 手动控制：显示屏与按键
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，以测试无线电设备之间的通信。所有无线电设备之间的路径均配备独立控制的步进衰减器，信号电平可在衰减器的整个衰减范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过淡入淡出命令在设定时间间隔内实现渐变调节。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时网络接口默认为DHCP模式，串口波特率默认设置为57600。这些参数可通过前面板按键手动更改，也可使用NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过前面板按键手动修改，或使用NET远程命令进行配置。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉串口电缆实现，支持最高155200波特率，波特率可通过按键手动更改或使用SERIAL远程命令修改。

远程命令集

最新一代固件手册提供了所有远程命令的语法说明和使用示例。系统固件采用简洁的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获取该特定测试系统支持的所有远程命令列表。
