JFW Industries 50PMA-106 4端口收发信机测试系统

产品概述

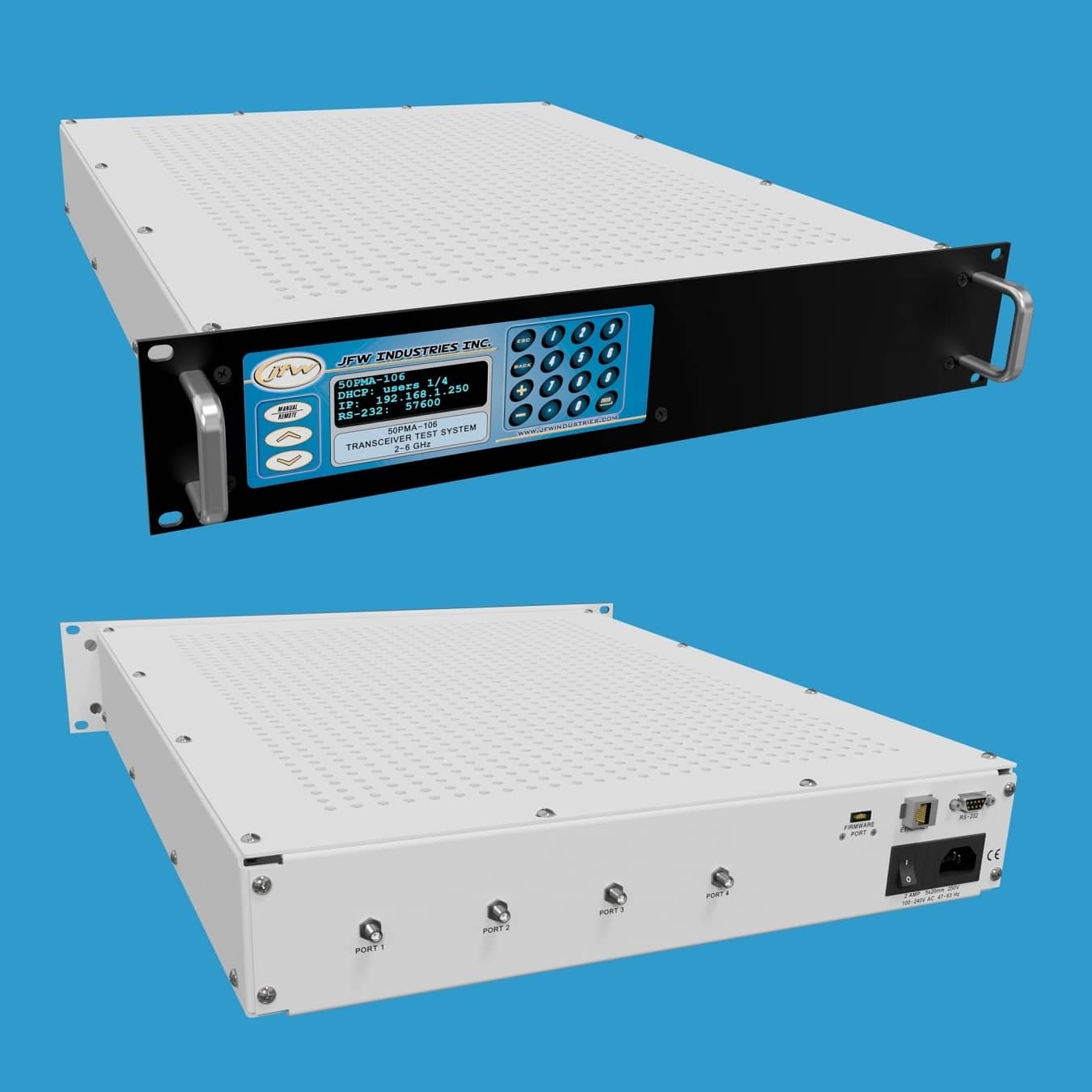

JFW 50PMA-106是一款4端口收发信机测试系统，工作频率覆盖2000-6000 MHz，采用19英寸机架式机箱封装。该系统采用全网状扇出（Full Mesh Fan-Out）配置，任意两个端口之间均存在独立信号路径。4端口网状结构共包含6条路径，每条路径均配备独立可控的可编程步进衰减器，衰减范围为0-95 dB，步进精度为1 dB。通过RAP（Read All Paths）命令可一次性查询所有6条路径的衰减值设置。

主要技术参数

• 阻抗：50 Ohm
• 端口配置：4端口全网状扇出
• 频率范围：2-6 GHz（2000-6000 MHz）
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 信号路径数：6条
• 手动控制：前面板显示屏与键盘
• 远程控制：以太网（Ethernet）、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配备独立控制的步进衰减器，信号电平可在衰减器的全范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过Fade命令在指定时间间隔内实现渐变衰落效果。

默认设置

配备以太网/RS-232远程控制的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认为57600。这些设置可通过前面板键盘手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该测试系统支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络接口可设置为DHCP模式或固定地址（Fixed Address）模式，网络参数可通过键盘或NET远程命令更改。RS-232连接使用交叉（Null Modem）串口线缆，支持最高155200波特率，波特率可通过键盘或SERIAL远程命令调整。

远程命令集

JFW提供最新一代固件手册（firmware manual）供下载，手册中列出了所有远程命令的语法格式及使用示例。该固件采用简单的ASCII格式远程命令。当连接至JFW测试系统后，发送HELP命令即可获取该特定测试系统支持的全部远程命令列表。
