JFW Industries 50PMA-114 5端口收发信机测试系统 30-3000 MHz

产品概述

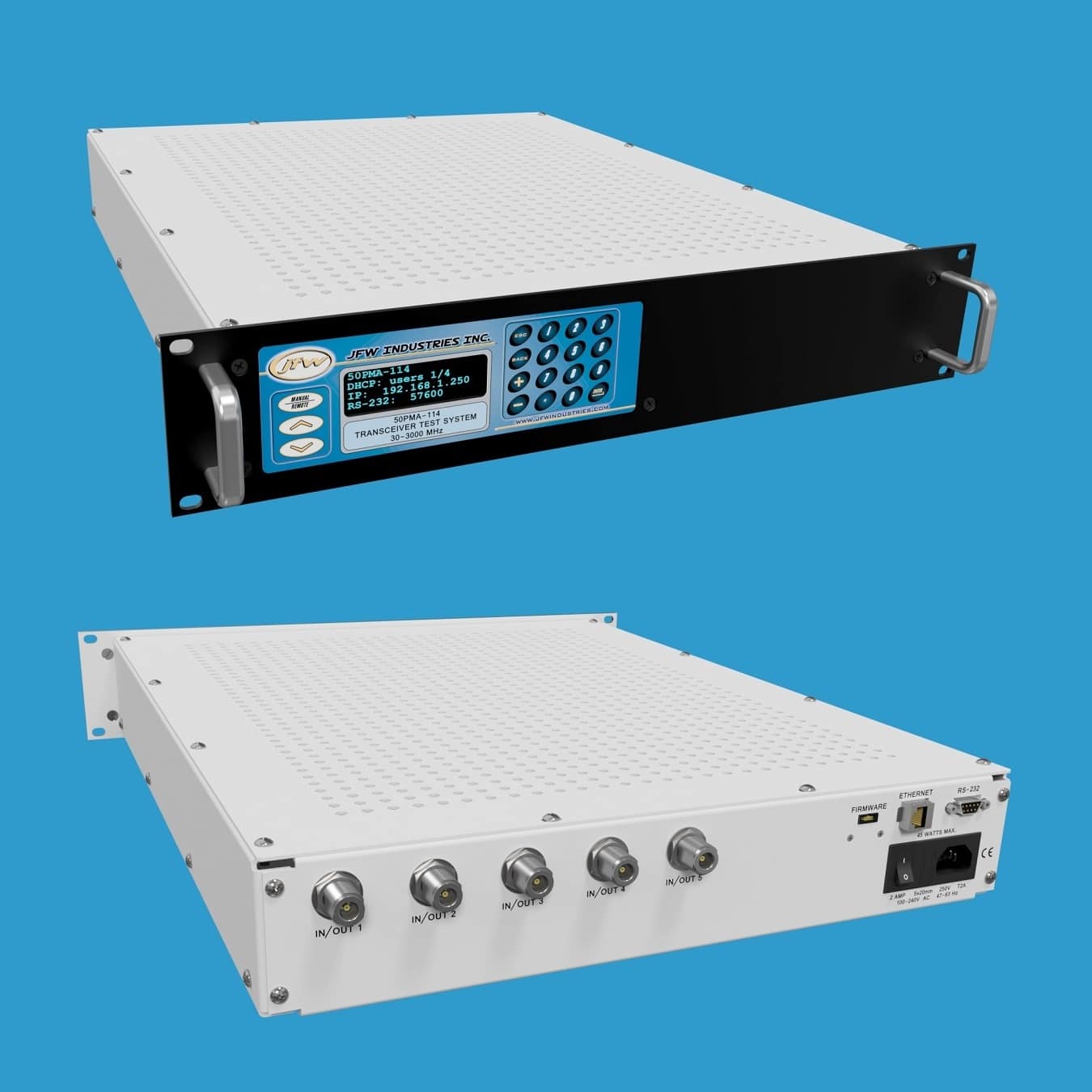

JFW 50PMA-114是一款5端口收发信机测试系统，工作频率覆盖30至3000 MHz，采用19英寸机架式安装外壳。该系统具有全网格扇出配置，任意两个端口之间均存在独立信号路径。5端口网格共包含10条路径，每条路径均配备独立控制的可编程衰减器，衰减范围为0-95 dB，步进精度为1 dB。用户可通过RAP（读取所有路径）命令一次性查询所有10条路径的当前衰减值设置。

无线电对无线电测试

全网格扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电之间的路径均配备独立控制的步进衰减器，信号电平可在衰减器的全范围内上调或下调。衰减器可通过设置衰减器远程命令设定为静态值，也可通过渐变衰减器远程命令在指定时间间隔内实现信号渐变。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏可实时显示网络模式、IP地址和波特率的当前设置。

远程衰减器控制

该收发信机测试系统支持通过以太网或RS-232串口进行远程控制。网络设置可通过键盘手动更改或使用NET远程命令修改，网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉型串口电缆，支持最高155200波特率，波特率可通过键盘手动更改或使用SERIAL远程命令修改。

远程命令集

最新一代固件的firmware manual可供下载查阅，手册中列出了所有远程命令的语法格式和使用示例。系统固件采用简洁的ASCII格式远程命令。当连接到JFW测试系统时，发送HELP命令即可获得该系统所有可用远程命令的完整列表。

主要技术参数

• 阻抗：50 Ohms
• 配置：5端口全网格扇出
• 频率范围：30 MHz - 3000 MHz
• 总衰减范围：95 dB
• 衰减步进：1 dB
• 手动控制：显示屏与键盘
• 远程控制：以太网、RS-232
• 外壳类型：19英寸机架式
