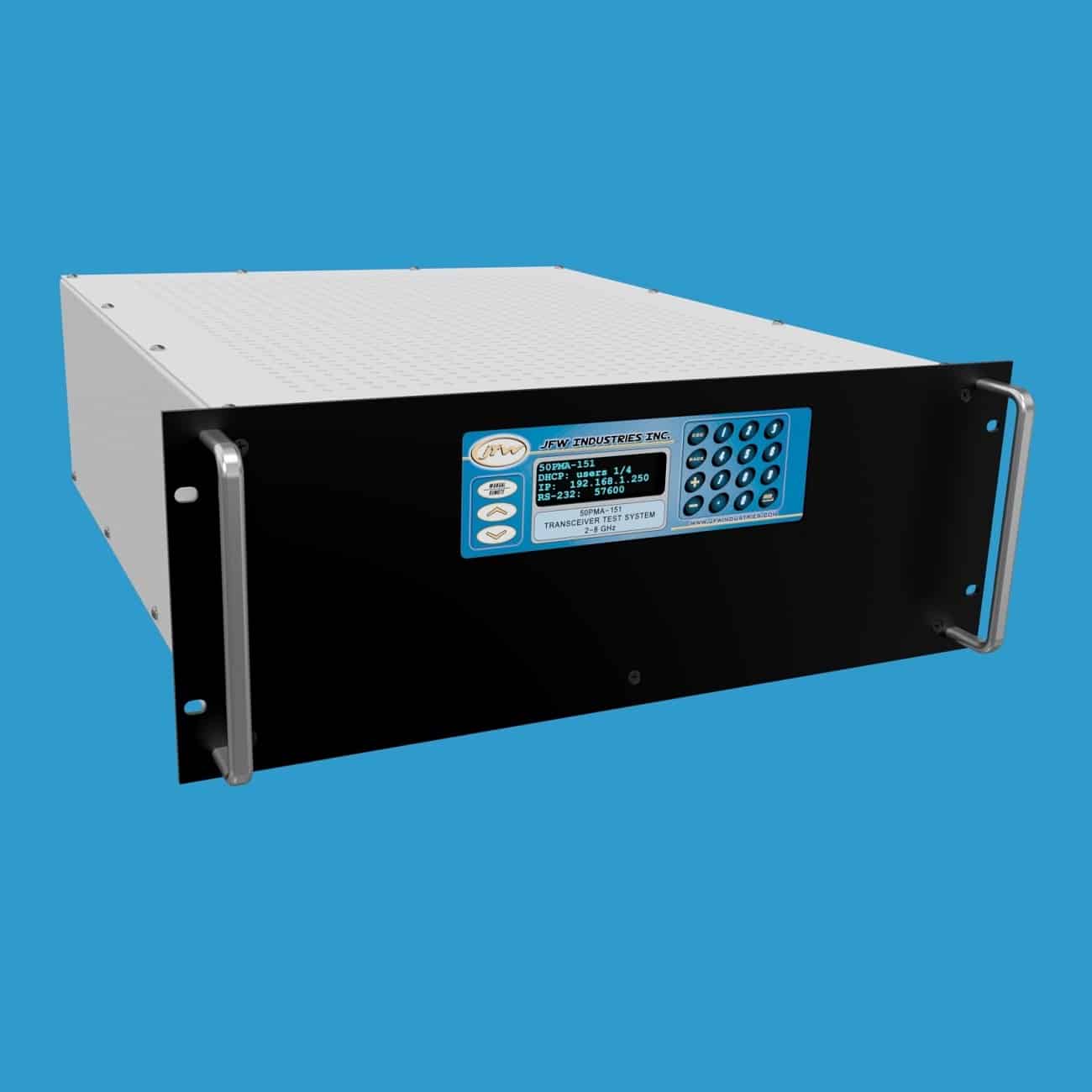

JFW Industries 50PMA-151 8端口收发信机测试系统 2-8 GHz

产品概述

JFW Industries 50PMA-151 是一款8端口收发信机测试系统，工作频率范围为 2 GHz 至 8 GHz，安装于标准的 19英寸机架式机箱 中。该系统采用全网状扇出（full mesh fan-out）拓扑结构，任意两个端口之间均存在一条独立通路。8端口网状结构共包含 28条路径，每条路径均配备独立可控的可编程衰减器。

核心参数

• 阻抗：50 Ohms
• 端口配置：8端口，全网状扇出拓扑
• 路径数量：28条独立路径
• 衰减范围：0-63 dB
• 衰减步进：1 dB
• 频率范围：2 GHz 至 8 GHz
• 手动控制：显示屏与按键面板
• 远程控制：以太网（Ethernet）、RS-232
• 机箱类型：19英寸机架式

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟无线电对无线电通信中的静态或动态环境。所有无线电设备之间的路径均拥有独立可控的步进衰减器，信号电平可在衰减器的完整范围内进行上调或下调调节。衰减器可通过远程指令设置为静态值，也可通过衰减渐变（fade）远程指令在指定时间间隔内实现信号渐变效果。系统支持 RAP（读取所有路径） 指令，可一次性查询全部28条路径的衰减设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过面板按键手动修改，也可通过NET远程指令进行配置。网络接口支持 DHCP模式 或 固定地址模式。RS-232连接采用交叉（null modem）型串口线缆，波特率最高可达 155200 baud，可通过面板按键手动设置或通过SERIAL远程指令修改。
