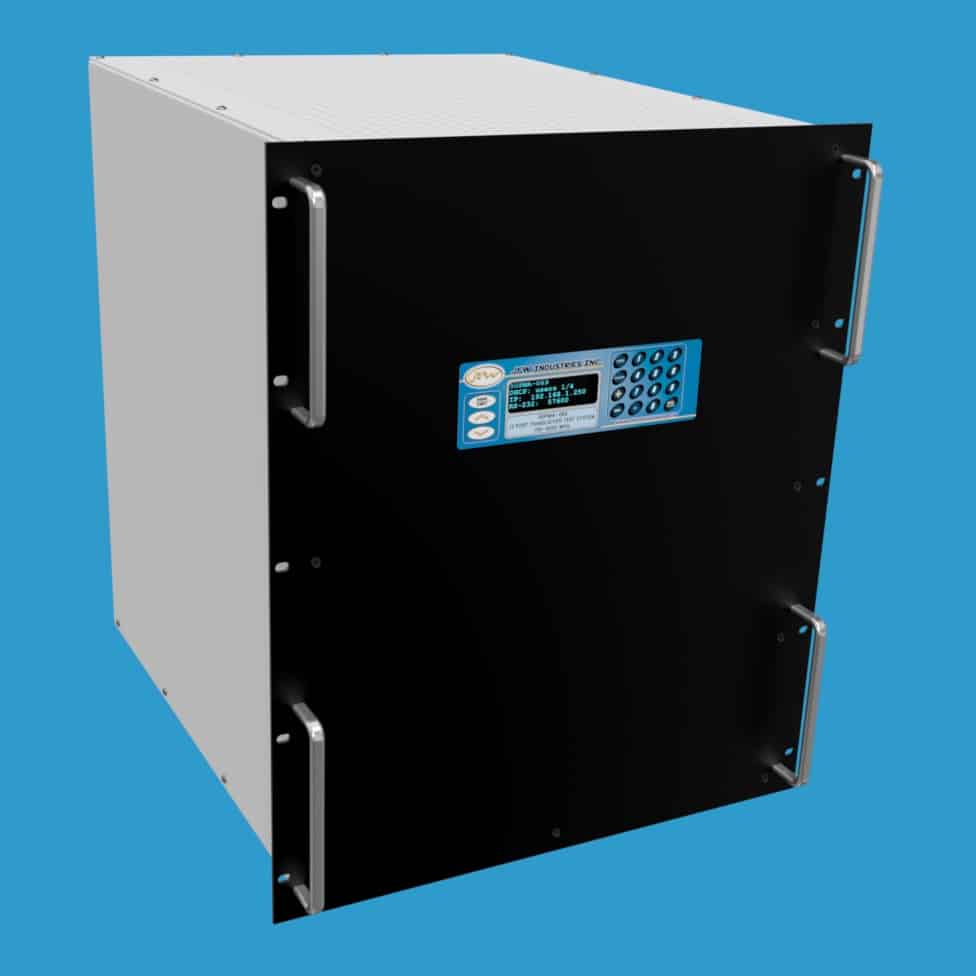

JFW Industries 50PMA-155 12端口收发信机测试系统

产品概述

JFW Industries 50PMA-155 是一款12端口收发信机测试系统，工作频率范围为350-6000 MHz，采用19英寸机架式机箱设计。该系统采用全网状扇出（full mesh fan-out）配置，在12个端口之间共有66条路径，每对端口之间均有独立通路。每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进为1 dB。通过RAP（读取所有路径）命令，可一次性查询全部66条路径的衰减设置。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电设备之间的路径均配有独立可控的步进衰减器，信号电平可在衰减器的整个范围内上调或下调。衰减器可通过远程命令设置为静态值，也可通过衰减淡入淡出（fade）远程命令在指定时间间隔内渐变调整。

远程控制

该收发信机测试系统支持通过以太网连接或RS-232串口连接进行远程控制。网络设置可通过前面板按键手动更改，也可通过NET远程命令进行修改。网络接口支持DHCP模式或固定地址模式。RS-232连接使用零调制解调器（null modem）串口电缆，波特率最高可达155200 baud，可通过前面板按键或SERIAL远程命令进行更改。

主要技术参数

• 型号：50PMA-155
• 品牌：JFW Industries
• 阻抗：50 Ohms
• 端口配置：12端口，全网状扇出
• 路径数量：66条
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：350 MHz - 6000 MHz
• 手动控制：显示屏和按键
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式
