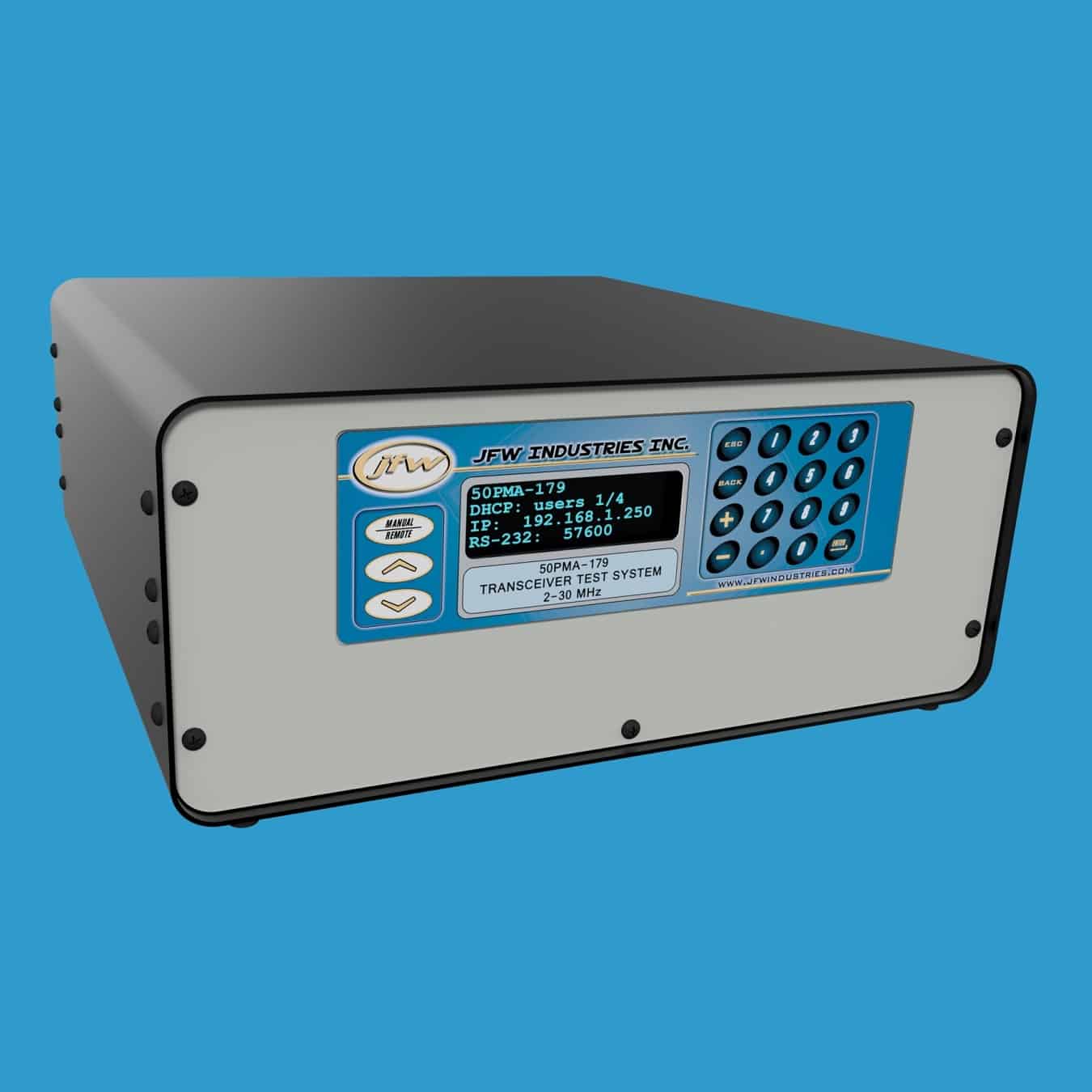

JFW Industries 50PMA-179 四端口收发信机测试系统 2-30 MHz

产品概述

型号50PMA-179是一款四端口收发信机测试系统，工作频率范围为2-30 MHz，采用19英寸机架式封装。该系统采用全网状扇出拓扑结构，任意两个端口之间均存在独立信号路径。四端口网状结构共包含6条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为0-95 dB，步进精度为1 dB。通过RAP（读取所有路径）命令可查询所有衰减器的当前设置，系统将返回全部6条路径的衰减值列表。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电路径均配备独立可控的步进衰减器，信号电平可在衰减器的完整衰减范围内上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程渐变命令在指定时间间隔内实现信号渐变。

默认设置

配备以太网/RS-232远程控制功能的收发信机测试系统出厂时，网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串口连接（如RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可通过NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接使用交叉串口线缆实现，支持最高155200波特率。波特率可通过前面板按键手动更改，也可通过SERIAL远程命令进行修改。

远程命令集

JFW最新一代固件手册可供下载查阅，手册中列出了所有远程命令及其语法格式和使用示例。固件采用简洁的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获取该系统支持的所有远程命令列表。

关键参数

• 阻抗：50 Ohm
• 端口配置：4端口全网状扇出
• 信号路径数：6条
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：2-30 MHz
• 手动控制：显示屏与按键
• 远程控制：以太网、RS-232
• 封装类型：19英寸机架式
