JFW 50PMA-161 4端口收发信机测试系统

产品概述

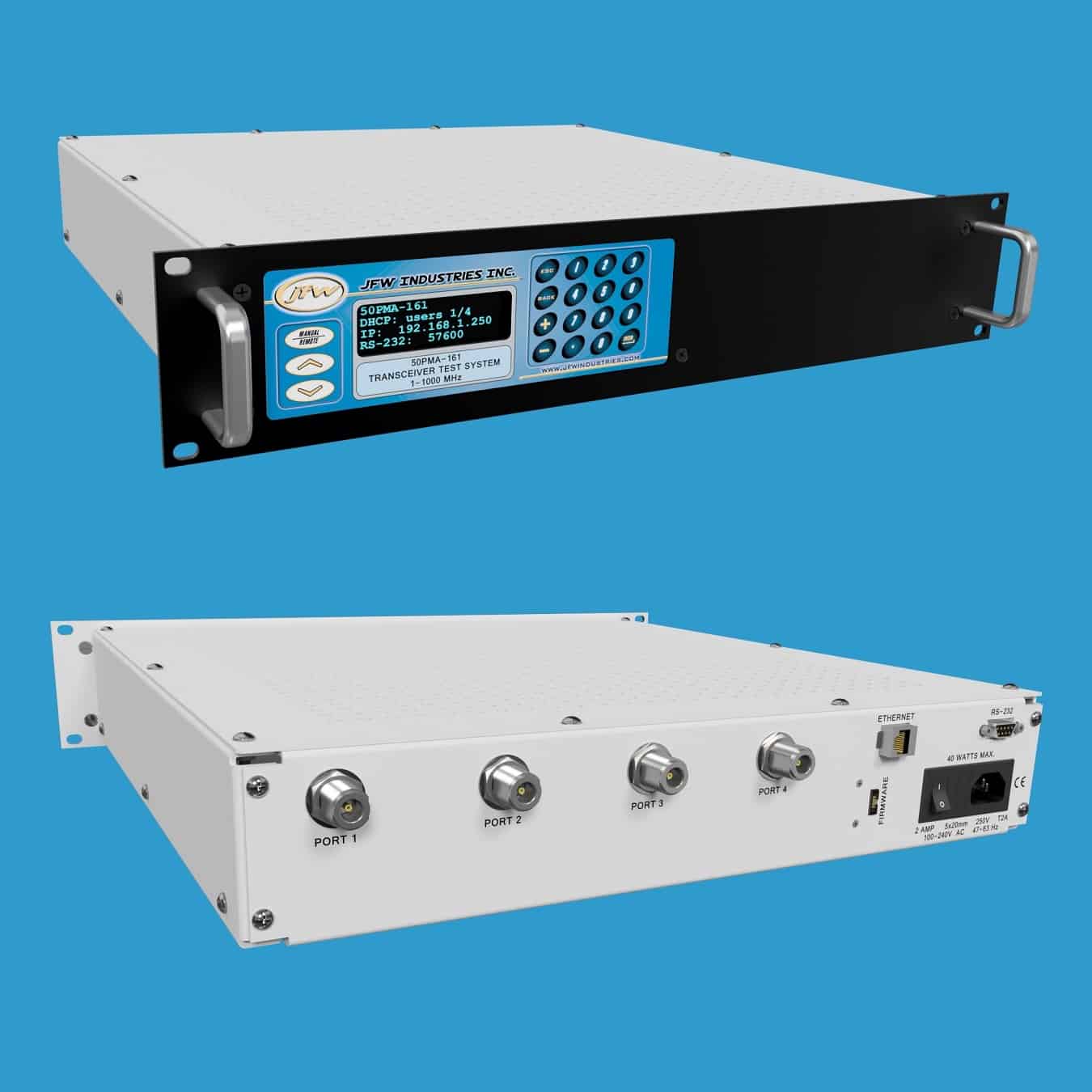

50PMA-161是一款工作频率覆盖1-1000 MHz的4端口收发信机测试系统，采用19英寸机架式机箱设计。系统采用全网状扇出配置，每对端口之间均存在独立路径。4端口网状结构共包含6条路径，每条路径均配备独立控制的可编程衰减器，衰减范围为0-95 dB，步进1 dB。通过RAP（读取所有路径）命令可查询所有6条路径的衰减设置。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，以测试无线电对无线电通信。无线电设备之间的所有路径均配备独立控制的步进衰减器。无线电信号电平可在步进衰减器的全衰减范围内上调或下调。衰减器可通过设置衰减器远程命令设定为静态值，也可通过淡入淡出衰减器远程命令在指定时间间隔内实现渐变调节。

默认设置

配备以太网/RS-232远程控制的收发信机测试系统出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令远程修改。前面板显示屏可实时显示当前网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统可通过以太网或串口（RS-232）进行远程控制。网络设置可通过按键手动更改，也可通过NET远程命令远程修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接采用空调制解调器型串口电缆。波特率最高可达155200，可通过按键手动更改或通过SERIAL远程命令远程修改。

远程命令集

最新一代固件手册提供下载，其中列出了所有远程命令及其语法和示例。系统固件采用简单的ASCII格式远程命令。连接至JFW测试系统后，发送HELP命令即可获得该系统所有远程命令的列表。

关键参数

• 品牌：JFW Industries
• 型号：50PMA-161
• 阻抗：50 Ohm
• 端口配置：4端口全网状扇出
• 总衰减范围：0-95 dB
• 衰减步进：1 dB
• 频率范围：1 MHz - 1000 MHz
• 手动控制：显示屏和按键
• 远程控制：以太网、RS-232
• 机箱类型：19英寸机架式
