JFW Industries 50PMA-164 6端口收发信机测试系统

产品概述

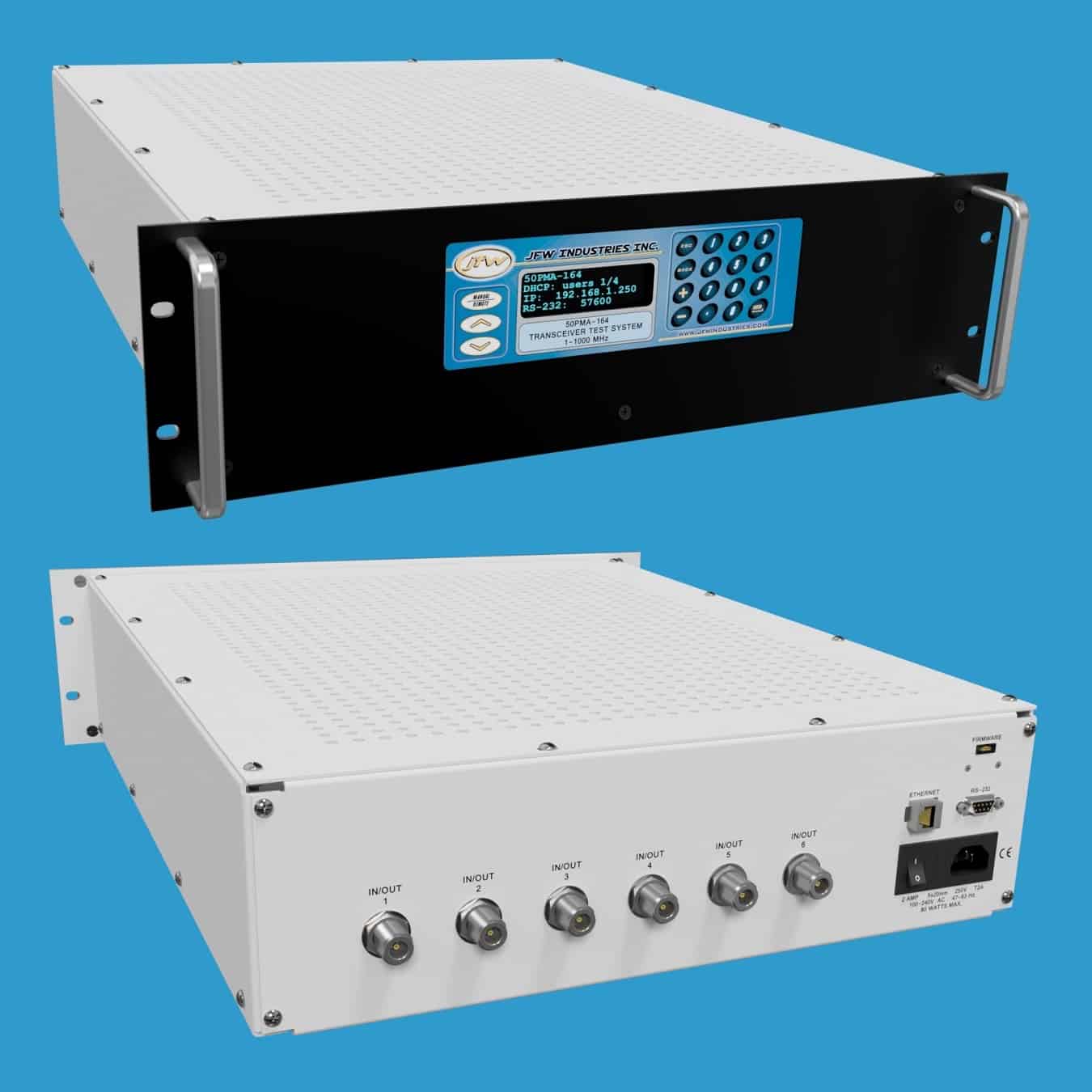

50PMA-164型是一款6端口收发信机测试系统，工作频率范围为1-1000 MHz，采用19英寸机架式机箱。该系统采用全网状扇出配置，任意两个端口之间均存在独立通路。6端口网状结构共有15条通路，每条通路均配备独立可控的可编程衰减器。衰减器的衰减范围为0-95 dB，步进为1 dB。使用RAP（读取所有通路）命令可查看衰减器的衰减设置值，测试系统将返回所有15条通路的衰减设置列表。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电台之间的通路均配备独立可控的步进衰减器。无线电信号电平可在步进衰减器的全部衰减范围内进行上调或下调。衰减器可通过远程设置衰减命令设定为静态值，也可通过远程衰减渐变命令在指定时间间隔内进行渐变调整。

默认设置

配备以太网/RS-232远程控制的收发信机测试系统在出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏可显示当前的网络模式、IP地址和波特率设置。

远程衰减器控制

该收发信机测试系统可通过以太网连接或串行连接（如RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串行电缆可建立RS-232连接。波特率最高可达155200，可通过前面板按键手动更改，也可使用SERIAL远程命令进行远程修改。

远程命令集

最新一代固件的firmware manual（固件手册）可供下载查阅。该手册列出了所有远程命令及其语法格式和使用示例。固件采用简单的ASCII格式远程命令。连接到JFW测试系统后，发送HELP命令，系统将返回该特定测试系统的所有远程命令列表。
