JFW Industries 50PMA-180 六端口收发信机测试系统 2-30 MHz

产品概述

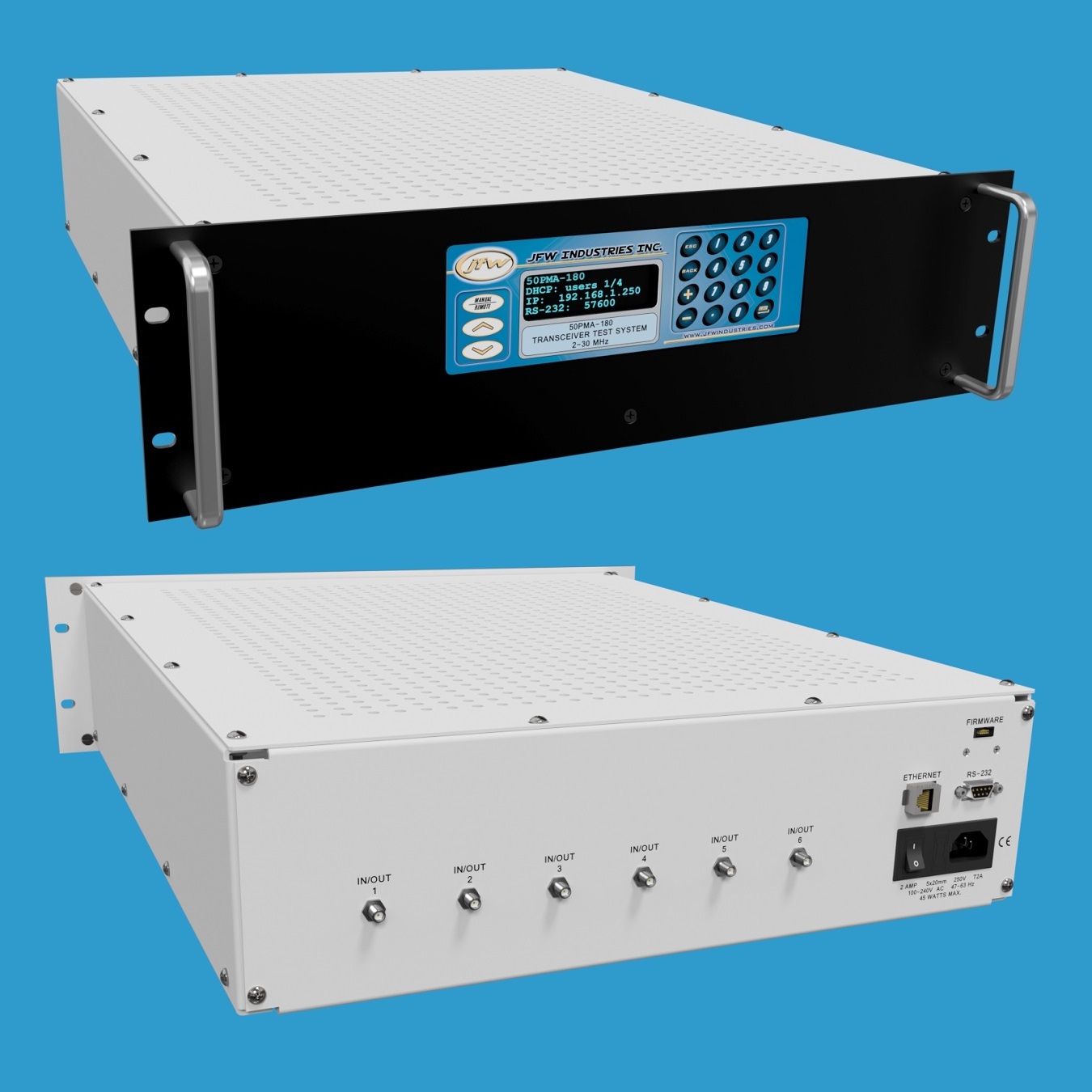

50PMA-180 是一款六端口收发信机测试系统，工作频率范围为 2-30 MHz，采用 19 英寸机架式机箱设计。该系统采用全网状扇出（full mesh fan-out）配置，任意两个端口之间均存在独立通路。六端口网状结构共包含 15 条通路，每条通路均配备独立可控的可编程衰减器，衰减范围为 0-95 dB，步进为 1 dB。通过 RAP（读取所有通路）命令可一次性查询全部 15 条通路的衰减设置。

无线电对无线电测试

全网状扇出收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电信号之间的通路均配备独立可控的步进衰减器，信号电平可在衰减器的完整范围内上调或下调。衰减器可通过远程设置命令（set attenuator）设定为静态值，也可通过衰减渐变命令（fade attenuator）在指定时间间隔内实现信号渐变。

默认设置

配备以太网/RS-232 远程控制功能的收发信机测试系统出厂时，网络接口默认设置为 DHCP 模式，串口波特率默认设置为 57600。这些参数可通过前面板按键手动修改，也可通过 NET 或 SERIAL 远程命令进行更改。前面板显示屏可实时显示当前网络模式、IP 地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网连接或串行连接（如 RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可使用 NET 远程命令进行修改。网络接口可设置为 DHCP 模式或固定地址模式。RS-232 连接使用交叉型（null modem）串口电缆，支持高达 155200 波特率。波特率可通过按键手动更改，也可使用 SERIAL 远程命令进行修改。

远程命令集

JFW 最新一代固件的固件手册可供下载查阅，手册中列出了所有远程命令及其语法和示例。固件采用简洁的 ASCII 格式远程命令。当连接到 JFW 测试系统并发送 HELP 命令时，系统将返回适用于该特定测试系统的所有远程命令列表。

技术规格

• 品牌：JFW Industries
• 型号：50PMA-180
• 阻抗：50 Ohm
• 端口配置：6 端口，全网状扇出
• 总衰减量：95 dB
• 衰减步进：1 dB
• 起始频率：2 MHz
• 截止频率：30 MHz
• 手动控制：显示屏和按键
• 远程控制：以太网、RS-232
• 机箱类型：19 英寸机架式
