JFW Industries 50PMA-181 八端口收发信机测试系统

产品概述

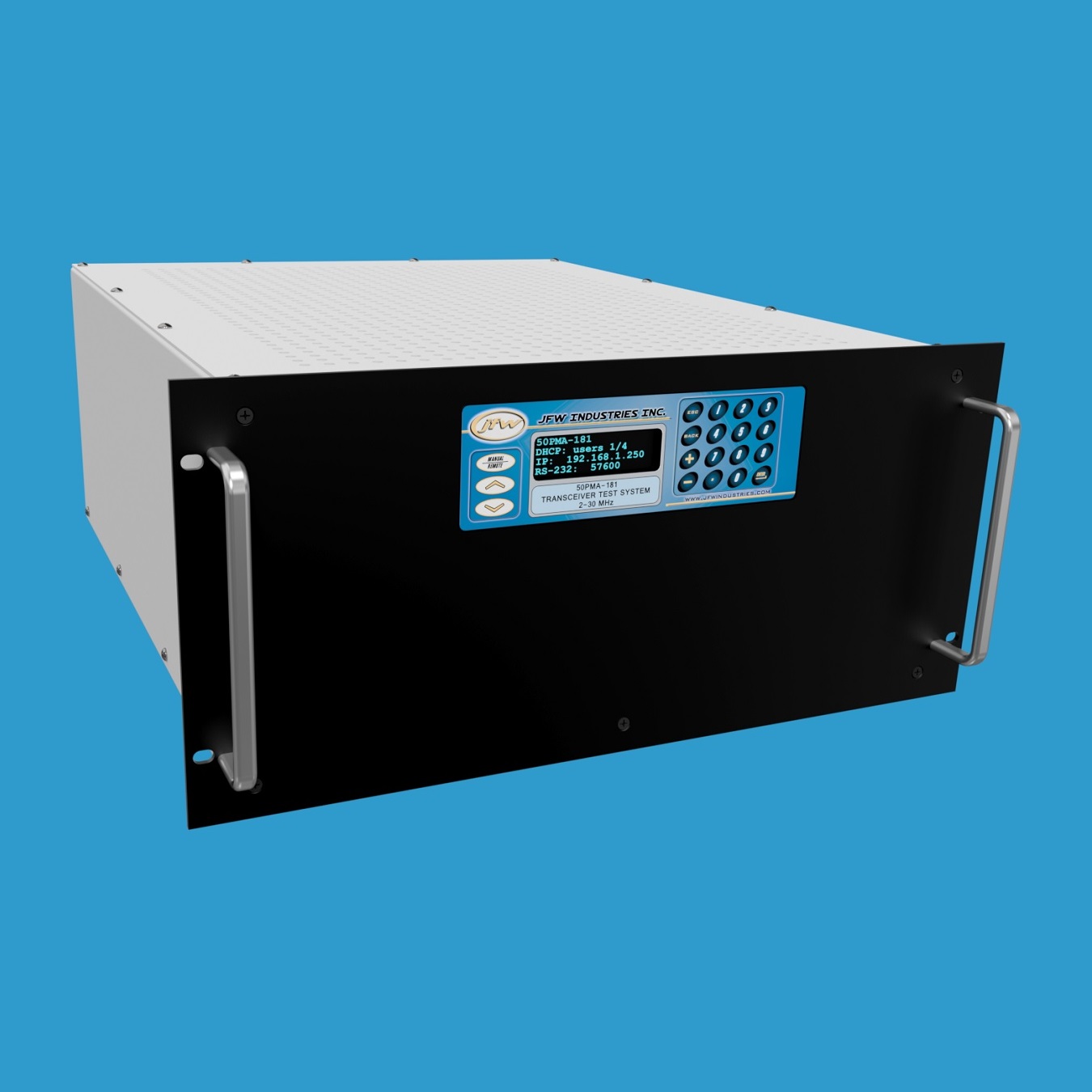

JFW 50PMA-181 是一款八端口收发信机测试系统，工作频率范围为 2-30 MHz，采用 19 英寸机架式机箱设计。该系统采用全扇出网格拓扑结构，任意两个端口之间均存在独立通路。8 端口网格共包含 28 条路径，每条路径均配备独立可控的可编程衰减器，衰减范围为 0-95 dB，步进精度为 1 dB。用户可通过 RAP（读取所有路径）命令一次性查询全部 28 条路径的衰减设置值。

无线电对无线电测试

全扇出网格收发信机测试系统可用于模拟静态或动态环境，进行无线电对无线电通信测试。所有无线电之间的路径均配备独立控制的步进衰减器。无线电信号电平可在衰减器的全量程范围内进行上调或下调。衰减器可通过远程设置命令设定为静态值，也可通过远程渐变命令在指定时间间隔内实现信号渐变。

默认设置

支持以太网和 RS-232 远程控制的收发信机测试系统出厂时，网络接口默认设置为 DHCP 模式，串口波特率默认设置为 57600。这些设置可通过前面板按键手动更改，也可通过 NET 或 SERIAL 远程命令进行修改。前面板显示屏可实时显示当前的网络模式、IP 地址和波特率设置。

远程衰减器控制

该收发信机测试系统支持通过以太网或串口（RS-232）进行远程控制。网络设置可通过前面板按键手动更改，也可通过 NET 远程命令进行修改。网络接口可设置为 DHCP 模式或固定地址模式。RS-232 连接使用交叉型串口电缆，支持高达 155200 波特率。波特率可通过前面板按键手动更改，也可通过 SERIAL 远程命令进行修改。

远程命令集

最新一代固件的固件手册可供下载查阅，手册中列出了所有远程命令及其语法格式和使用示例。系统固件采用简洁的 ASCII 格式远程命令。当连接至 JFW 测试系统并发送 HELP 命令时，系统将返回该特定测试系统的所有可用远程命令列表。

主要技术参数

• 阻抗：50 Ohm
• 配置：8 端口全扇出网格拓扑
• 总衰减量：95 dB
• 衰减步进：1 dB
• 起始频率：2 MHz
• 截止频率：30 MHz
• 手动控制：显示屏与按键
• 远程控制：以太网、RS-232
• 机箱类型：19 英寸机架式
