JFW 75PA-052 双固态步进衰减器组件

产品概述

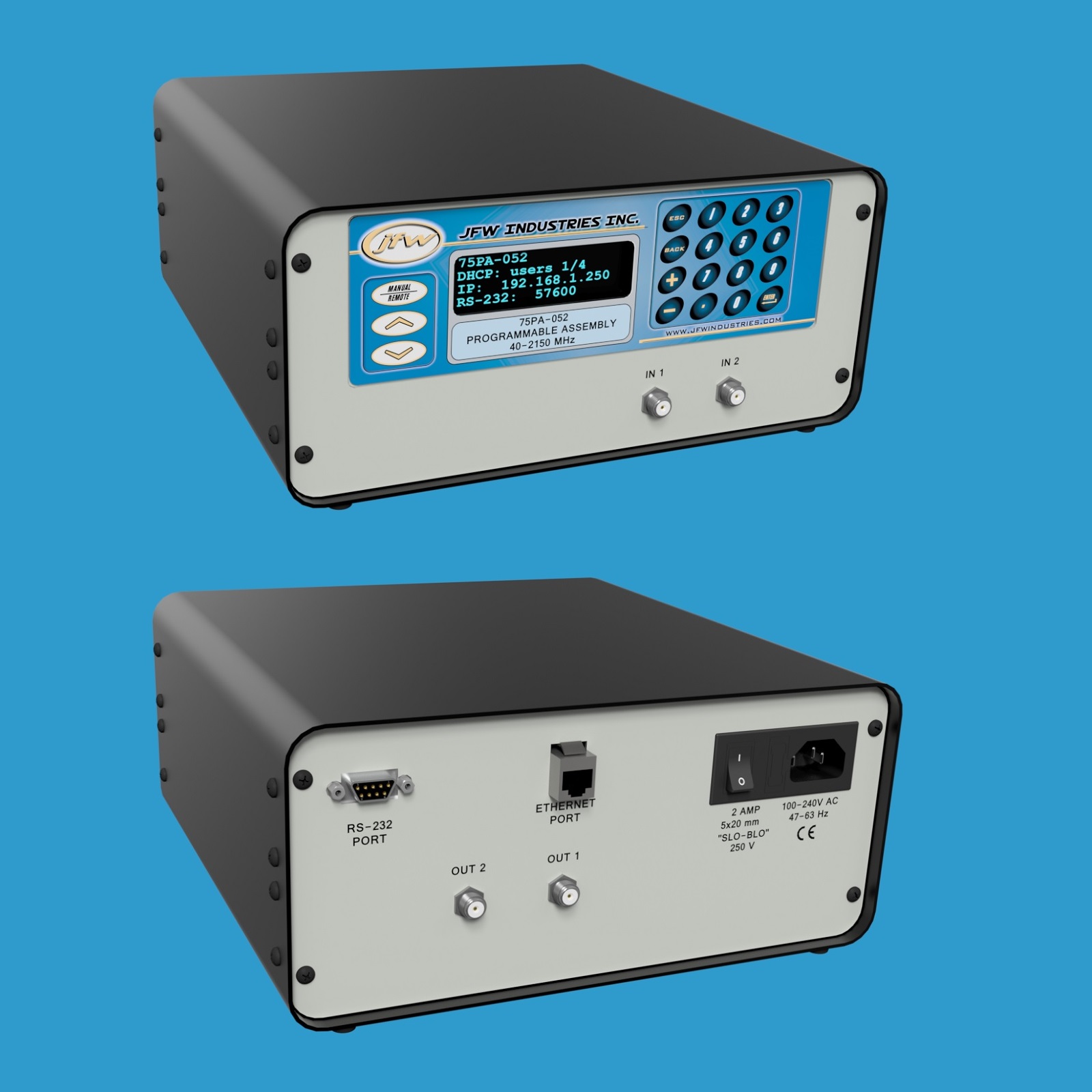

型号 75PA-052 是一款台式衰减器组件，内置两个 75欧姆 固态步进衰减器。衰减器的衰减范围为 0至127dB，步进精度为 1dB，工作频率覆盖 450-2150 MHz。衰减器支持手动控制和远程控制两种方式。设备配备75欧姆F型母头同轴射频连接器，衰减器为双向设计。射频连接器标注为输入/输出仅为命名惯例，输入端口位于前面板，输出端口位于后面板。

默认设置

配备以太网/RS-232远程控制功能的衰减器组件出厂时，网络接口默认设置为 DHCP模式，串口波特率默认设置为 57600。这些设置可通过前面板按键手动更改，也可通过NET或SERIAL远程命令进行远程修改。前面板显示屏将显示当前网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置/读取衰减值、对衰减器进行渐变调节，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过 以太网 连接或 RS-232串口 连接进行远程控制。网络设置可通过前面板按键手动更改，也可使用NET远程命令远程修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串口线缆连接RS-232至测试系统，支持最高 155200波特率。波特率可通过前面板按键手动更改，也可使用SERIAL远程命令远程修改。

远程命令集

最新一代固件手册可下载获取，手册列出了所有远程命令及其语法和示例。固件采用简洁的 ASCII格式 远程命令。如果连接到JFW测试系统并发送HELP命令，系统将返回该测试系统所有远程命令的列表。

关键参数

• 阻抗：75 Ohms
• 配置：2个衰减器
• 衰减器类型：固态步进衰减器
• 总衰减量：127 dB
• 步进精度：1 dB
• 频率范围：450 MHz - 2150 MHz
• 手动控制：显示屏和按键
• 远程控制：以太网、RS-232
• 连接器：75 Ohm F型母头同轴射频连接器
• 信号方向：双向
