JFW Industries 75PA-076 双通道继电器步进衰减器组件

产品概述

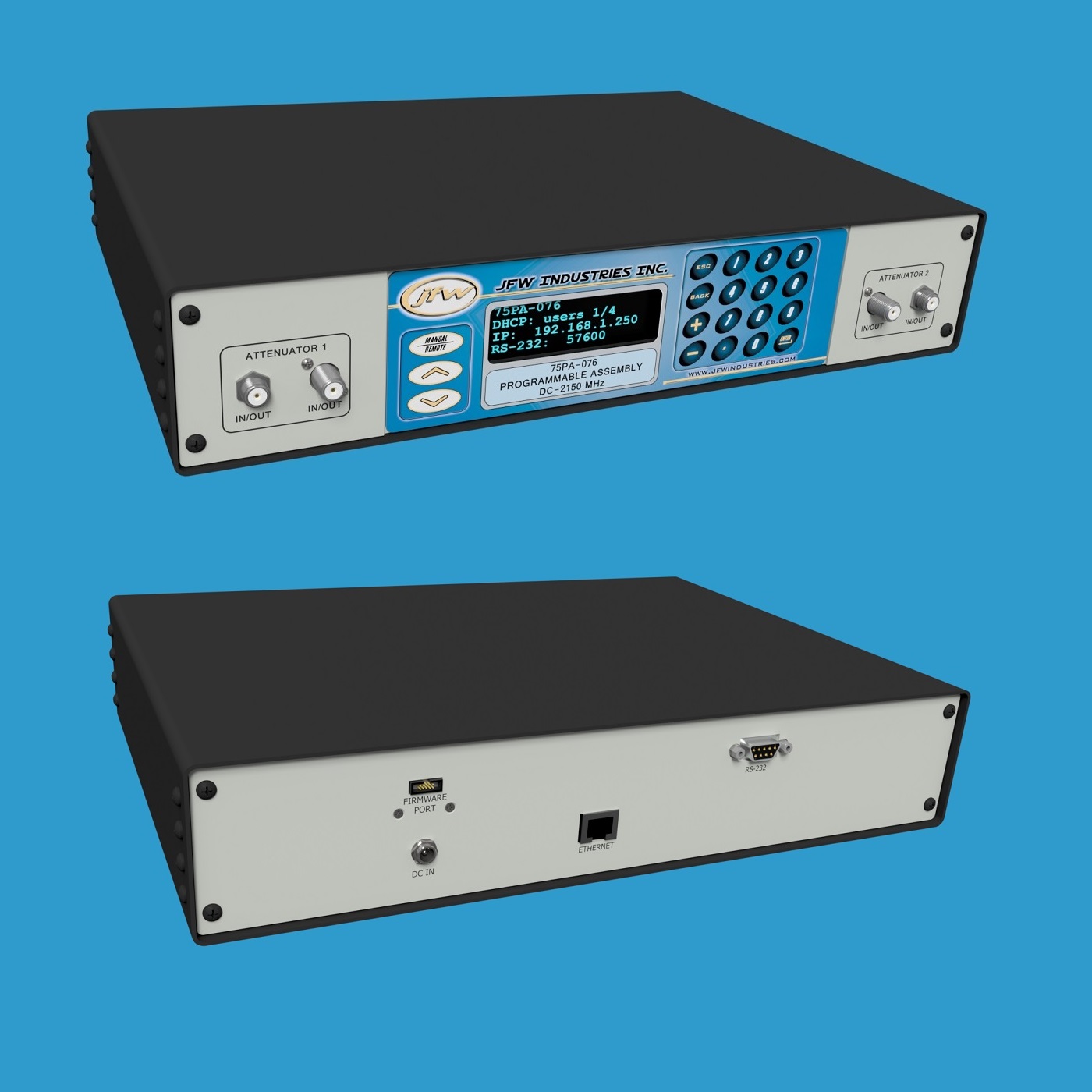

75PA-076 是 JFW Industries 推出的一款台式衰减器组件，内含2个继电器步进衰减器，阻抗为75欧姆。衰减范围为0至63dB，步进1dB，工作频率覆盖DC至2150 MHz。衰减器支持双向传输，可通过前面板手动控制或远程控制。设备配备75欧姆F型母头同轴射频连接器，连接器位于前面板上。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时网络接口默认设置为DHCP模式，串口波特率默认设置为57600。这些设置可通过前面板键盘手动更改，也可通过 NET 或 SERIAL 远程命令进行修改。前面板显示屏可显示网络模式、IP地址和波特率的当前设置。

手动控制

手动控制菜单允许用户设置每个衰减器地址的衰减量。浏览衰减器地址编号时，将显示当前的dB设置值。

远程控制

该衰减器组件可通过以太网连接或串口连接（RS-232）进行远程控制。网络设置可通过前面板键盘手动更改，也可使用 NET 远程命令进行远程修改。网络接口可设置为DHCP模式或固定地址模式。RS-232连接至测试系统时需使用零调制解调器型串口电缆，支持最高155200波特率。波特率可通过键盘手动更改，也可通过 SERIAL 远程命令远程修改。

远程命令集

JFW Industries 最新一代固件手册可在线下载，手册中列出了所有远程命令的语法和示例。固件采用简单的ASCII格式远程命令。当连接至JFW测试系统并发送 HELP 命令时，系统将返回该测试系统所有远程命令的列表。
