JFW Industries 75PA-084 四通道固态步进衰减器组件

产品概述

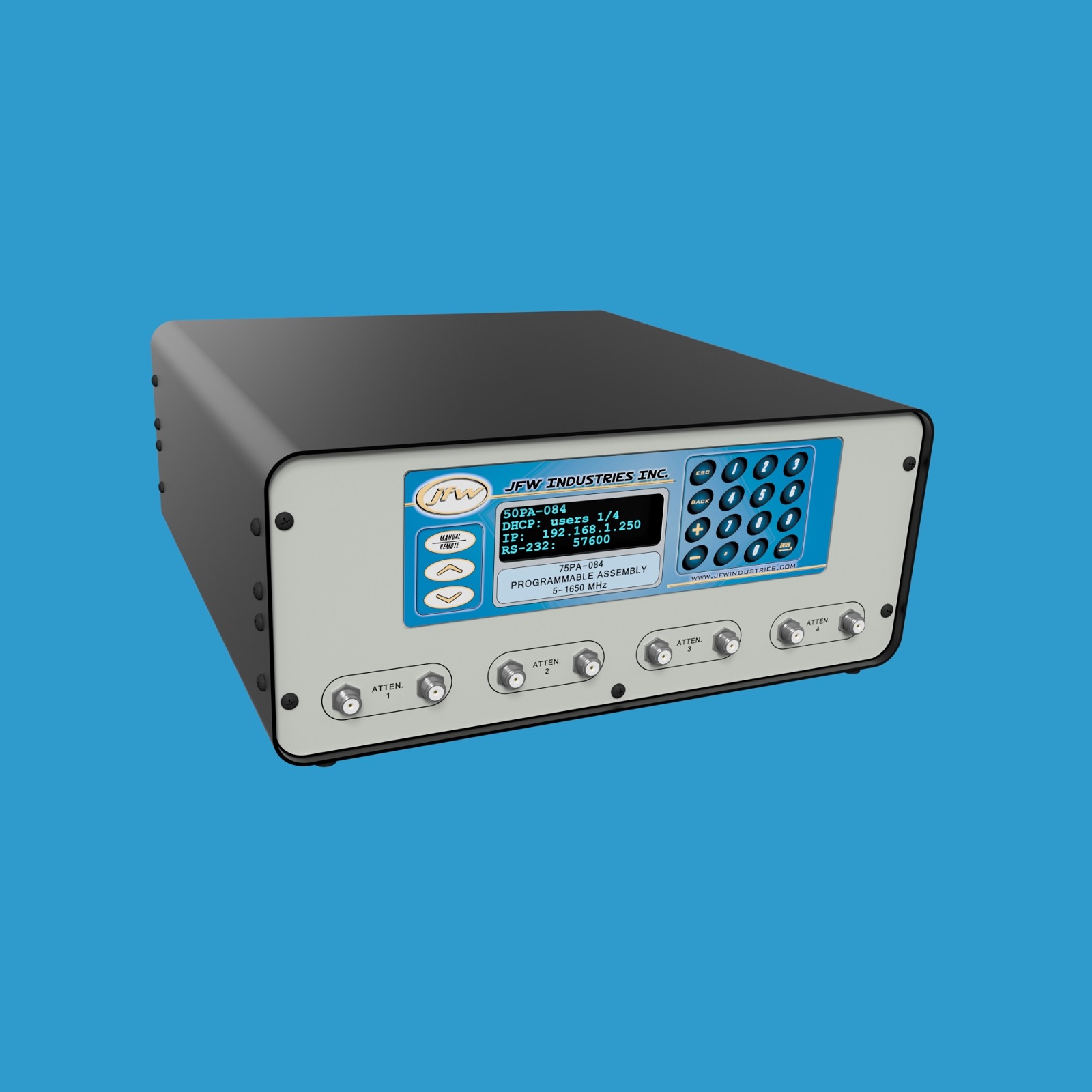

JFW Industries 型号 75PA-084 是一款台式衰减器组件，内置4个75欧姆固态步进衰减器。衰减范围为0至63 dB，步进精度为1 dB，工作频率覆盖5-1650 MHz。衰减器为双向设计，支持手动和远程控制。设备配备75欧姆F型母头同轴射频连接器，所有射频连接器均位于前面板。

默认设置

配备以太网/RS-232远程控制的衰减器组件出厂时，网络接口默认设置为DHCP模式，串行波特率默认设置为57600。这些设置可通过前面板按键手动更改，也可使用NET或SERIAL远程命令进行远程修改。前面板显示屏将显示当前的网络模式、IP地址和波特率设置。

手动衰减器控制

手动控制菜单允许用户设置/读取衰减值、对衰减器进行渐变操作，或使用两个衰减器执行切换操作。

远程衰减器控制

该衰减器组件可通过以太网连接或串行连接（RS-232）进行远程控制。网络设置可通过按键手动更改，也可使用NET远程命令进行修改。网络接口可设置为DHCP模式或固定地址模式。通过零调制解调器型串行电缆将RS-232连接至测试系统。支持高达155200波特率，波特率可通过按键手动更改或使用SERIAL远程命令修改。

远程命令集

最新一代固件的固件手册可供下载，其中列出了所有远程命令及其语法和示例。固件采用简单的ASCII格式远程命令。当连接至JFW测试系统并发送HELP命令时，系统将返回该特定测试系统的所有远程命令列表。

核心参数

• 阻抗：75 欧姆
• 配置：4通道衰减器
• 衰减器类型：固态步进衰减器
• 总衰减范围：0-63 dB
• 步进精度：1 dB
• 频率范围：5-1650 MHz
• 手动控制：显示屏与按键
• 远程控制：以太网、RS-232
• 连接器：75欧姆F型母头同轴射频连接器（前面板）
